燃?xì)忮仩t鋼結構平臺構件的接頭，采用焊接安裝，凡有門孔、測量(cè liáng)孔、閥門(作用:控制部件)、觀察孔、打焦孔、主蒸汽管道的蠕變監視段、位移指示器等處都有操作維修平臺，平臺采用剛性良好的防滑鋼格柵，擋腳板高度不小于100毫米，主要扶梯采用爐前兩側集中布置，方向應一致，傾角宜采用45度，踏步采用防滑格板。

鍋爐平臺格板、樓梯整體效果圖

一、格板安裝
1、將鋼格柵固定在相應的平臺框架上，對于直接鋪在鍋爐鋼結構(Structure)(工程結構)上的格板，要按照層次選擇(Select)出所需要的不同規格尺寸的格板，并按層次疊在一起，以便分別吊到各結構上去。
2、格板鋪設時，按圖紙要求將不同規格尺寸的格鋪設在相應框架上，然后調整格使其間距均勻再進行施焊固定，不宜隨鋪隨焊。格板支墊處的平面，應垂直平整，其誤差應在0．5mm范圍內。
3、格板安裝前應進行平整，保證和支墊處平面一致，不致產生支墊不嚴。格板在現場拼接中，應保持全部格處在同一直線上，其彎曲度應在1‰的范圍(fàn wéi)內。同一區域，格板鋪設方向應一致。
4、對因與柱梁結構相碰而需要切割的部位，在切割部分網格后應按圖紙要求進行加強。格板放置應平穩無翹曲，焊接牢固,

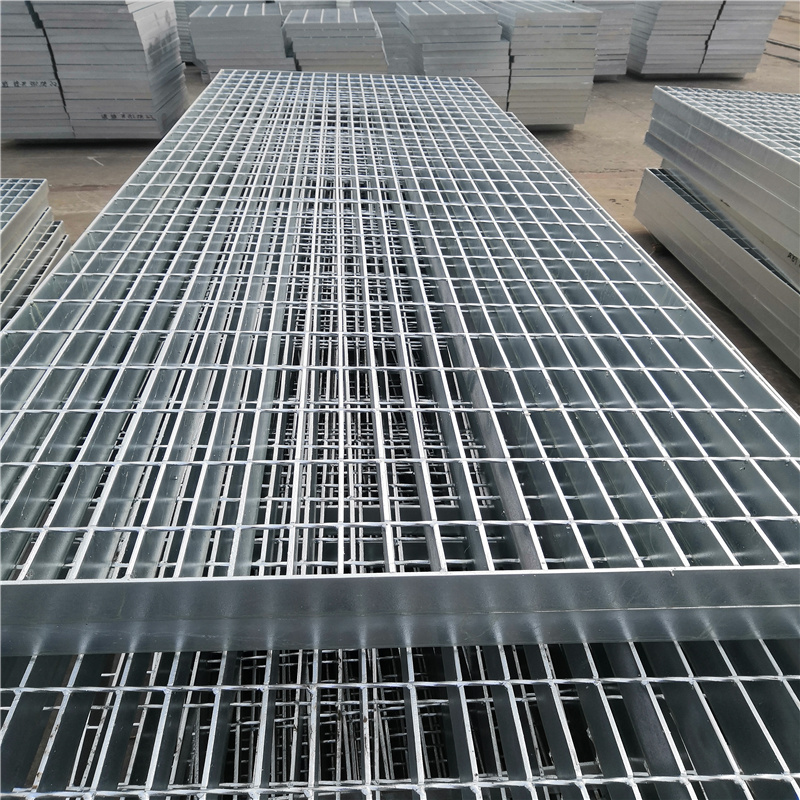

鋼格柵板現場拼接

二、格板上管道(Conduit)開孔
1）開孔形式：
格板上的開孔形式分兩種：圓形開孔和方形開孔。對于排管原則上采用方形開孔，對于單管可統一為圓形或方形開孔。
2）開孔相關參數測量
　　　在施工中，實際參數測量直接影響到格板安裝(ān zhuāng)尺寸是否準確。要求格板開孔的基準點和管道(Conduit)安裝的基準點一致，測量管道的實際外徑偏差±10mm。
3）開孔劃線要求
　　　根據基準點、圖紙尺寸劃出開孔的具體位置（position )，在畫線過程中要考慮到管子熱膨脹、保溫余量。
4）開孔具體實施要求
　　　格板表面一般為鍍鋅，根據劃線位置采用機械切割，且使施工面平整、光潔，易于下一步的施工；當開孔統一為圓形時，其半徑按下列標準執行。
　　　a)管道直徑(diameter)Φ<50mm，格板開孔半徑R=Φ/2+δ1+δ2+30。
　　　注：①—管子外徑(外緣直徑)，單位mm；δ1—保溫厚度，單位mm；δ2—管子熱位移量，單位mm。
　　　b)管道(Conduit)直徑219>Φ≥50mm，格板開孔半徑R=Φ/2+δ1+δ2+50。
　　　c)管道直徑Φ≥219mm，格板開孔半徑R=Φ/2+δ1+δ2+65。
　　　d)設備管道安裝貫穿格平臺需切割平臺時,切割孔要標準,有保溫的管道要予留保溫及膨脹量,切割后的圓孔用扁鐵煨圓焊好,保證工藝( technology)美觀。

鋼格柵管道開孔示意圖
三 開孔后處理(processing)
　　　1、切割后的格板內環焊扁鋼，加固格板，保證其強度，保持整體工藝( technology)美觀。格板開孔邊緣的扁鋼高度應統一一致，且下部與格板下部平齊。
　　　2、對安裝好的扁鋼進行打磨除銹，除銹一般采用電動除銹，除銹結束后，刷兩道底漆、兩道面漆，油漆顏色要和格顏色基本一致。
3、管道穿平臺處要進行封邊處理(processing)，封閉工藝美觀一致并便于管道的保溫(Heat preservation)和膨脹。一般小徑或中徑管道及成排管束可做成方形孔，大徑管道應做成圓形孔。如圖：

管道穿平臺處孔洞邊緣處理示意圖
四、梯子安裝
1）樓梯踏板安裝應均勻（jūn yún)平整，在梯踏板上加防滑條并在上、下加二級踏板加警示板。
2）樓梯及平臺立柱安裝要求
a) 欄桿柱子垂直偏差≤3mm，欄桿柱距：間距均勻、符合設計。
b) 立柱安裝(ān zhuāng)時先將根部點焊，用鐵水平找垂直后再焊牢。同一直線上的立柱應先安裝兩端的兩根，然后在這兩根立柱之間拉一鋼絲，作為其它立柱的基準，以保證所有立柱在同一直線上。
c) 所有立柱之間的距離應盡量作到一致。鋼格柵又稱鋼格板或格柵板，是扁鋼和扭鋼焊接而成，鋼格柵經久耐用，相對于其他產品價格更實惠、其主要用途在電廠平臺、停車場平臺、檢修平臺、水溝蓋和踏步板等方面。
d) 梯子兩側立柱應在對稱（symmetry)的位置（position )上安裝。

平整均勻的樓梯踏步板
五、在鍋爐安裝工作中全部結束后在機組整套試運平臺.扶梯.欄桿進行一次全面的修整。冷鍍鋅格柵板由負載扁鋼和橫桿按一定間距經緯排列，在高壓電阻焊機上焊接而成原板，經切割、切口、開孔、包邊等工序深加工，表面冷鍍鋅處理，研制成客戶所需要的產品。
六、鋼格柵安裝時，圍板一次焊接牢固，禁止點焊固定，扶梯安裝必須一次安裝固定，以防發生危險。
七、成品保護措施（指針對問題的解決辦法)及要求
1、在安裝過程中嚴禁用平臺或欄桿作為起吊支點以免發生損壞設備和安全事故。
2、平臺上設備堆放不得超過其承重能力,集中載荷應有防止格變形的措施（指針對問題的解決辦法)，每層平臺受載面積不得超過該層面積的20%。
3、嚴禁不經允許,隨意在格板上開孔。
4、在格上切割時，應加薄鐵皮防護，以防傷及格、污染(pollute)格。實體格柵板廠家安裝操作方法：依照排版設計圖的要求準確定位放線；將鋼格柵板按排版設計的編號分區域就位，同時分區域安裝，完成一個區域后進行下一個區域的安裝，每個區域內應由中間向兩邊開展；安裝時根據規范要求嚴格控制鋼格柵板之間、鋼格柵板與其他結構之間的間距；鋼格柵板就位后先用安裝夾做臨時固定，經偏差測量并進行校正后再做最后固定；鋼格柵板按圖示方向排列，遇到H型鋼柱時鋼格柵板開口，開口處用鋼板作100mm（高）×6mm踢腳板。
5、安裝需要臨時拆除欄桿或平臺，須辦理手續(shǒu xù)，由工地統一安排，專業人員拆除，并采取臨時防護措施。
