上屋面鋼直梯
上屋面鋼直梯是一種專門用于通往建筑物屋面的垂直爬梯，主要由鋼材制成。
上屋面鋼直梯結構組成
- 梯梁：通常用扁鋼，或其他型鋼制作，是鋼直梯的主要支撐結構。梯梁的強度和穩定性直接影響到整個爬梯的安全性能。
- 踏棍：一般為圓鋼或扁鋼，間隔均勻地焊接在梯梁上，供人員踩踏攀爬。踏棍的直徑或?qū)挾取㈤g距需符合相關標準，以確保攀爬的舒適性和安全性。

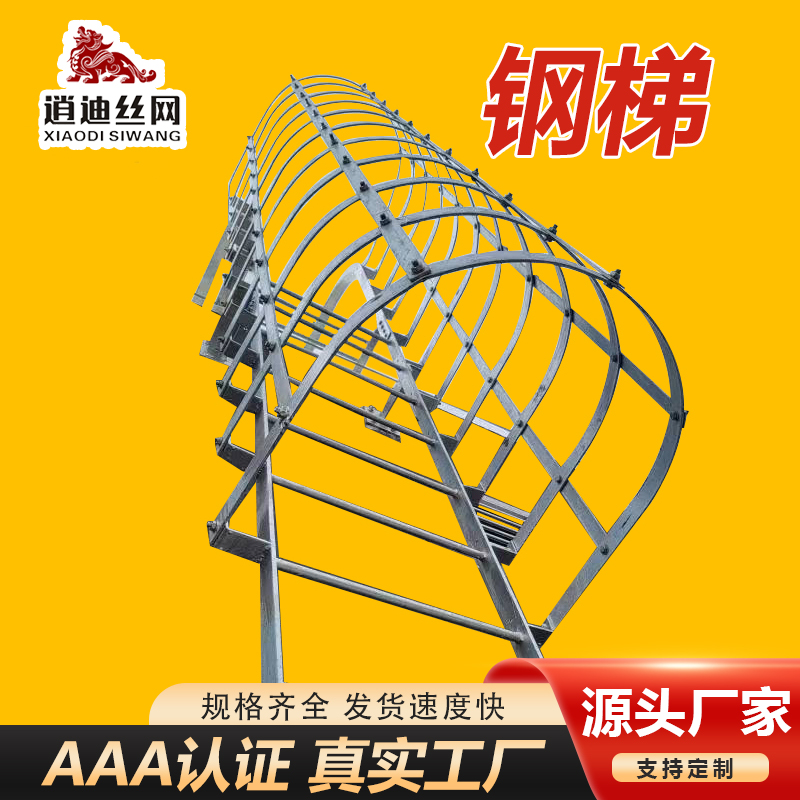

- 護籠：當鋼直梯的高度達到一定程度時，需要設置護籠。護籠通常由圓鋼或鋼管制作，焊接在梯梁上，為攀爬人員提供額外的保護，防止意外墜落。
- 連接件：包括螺栓、螺母、墊片等，用于連接梯梁、踏棍和護籠等部件，確保爬梯的整體穩定性。特點與優勢
上屋面鋼直梯特點與優勢
- 強度高：鋼材具有較高的強度和剛度，能夠承受較大的重量和外力作用。上屋面鋼直梯能夠滿足人員和設備在屋面作業時的承載需求。
- 穩定性好：通過合理的結構設計和連接方式，鋼直梯具有良好的穩定性，不易發生晃動或傾斜。這為攀爬人員提供了安全可靠的通道。
- 耐久性強：鋼材具有較好的耐腐蝕性能，經過適當?shù)姆栏幚砗螅衔菝驿撝碧菽軌蛟诟鞣N惡劣的環境條件下長期使用。
- 安裝方便：鋼直梯的部件通常采用標準化設計，可以在工廠進行預制，現場安裝簡便快捷，能夠節省施工時間和成本。
上屋面鋼直梯應用場景
- 工業廠房：在工業廠房中，上屋面鋼直梯常用于屋面設備的維護、檢修和清潔。它為工作人員提供了便捷的通道，方便對屋頂?shù)耐L(fēng)設備、太陽能板等進行檢查和維修。
- 商業建筑：商業建筑的屋面可能安裝有空調設備、廣告牌等設施，需要定期進行維護和保養。上屋面鋼直梯為這些工作提供了安全的通道。
- 住宅建筑：一些高層住宅建筑的屋面可能設置有消防通道、水箱等設施，上屋面鋼直梯可以方便居民在緊急情況下疏散，同時也便于物業人員對屋面設施進行管理和維護。
上屋面鋼直梯使用注意事項
- 在使用上屋面鋼直梯前，應檢查爬梯的結構是否完好，各部件是否牢固可靠。如有損壞或松動，應及時修復或更換。
- 攀爬時，應保持身體平衡，雙手抓牢扶手，腳步踩穩踏棍。不要在爬梯上奔跑、跳躍或做其他危險動作。
- 嚴禁超載使用上屋面鋼直梯。不同規格的爬梯有其特定的承載能力，應按照規定的人數和重量使用。
- 在惡劣天氣條件下，如大風、暴雨、雷電等，應避免使用上屋面鋼直梯。
- 定期對上屋面鋼直梯進行維護和保養，清除雜物、銹蝕等，確保其性能良好。
上屋面鋼直梯的設計標準主要包括以下方面：
上屋面鋼直梯材料要求：
- 鋼材選擇：一般應采用 A3F 或性能不低于 A3F 的鋼材，以保證鋼直梯具有足夠的強度和穩定性。
- 梯梁：通常要求梯梁采用不小于 50×5 角鋼或 60×8 扁鋼，能夠承受人員攀爬時產生的各種應力。
- 踏棍：宜采用圓鋼制作，直徑不得小于 20mm，以確保踏棍有足夠的承載能力，防止人員踩踏時發生變形或斷裂。
- 連接部件：如支撐、螺栓等連接部件，也需要采用符合強度要求的鋼材，并且保證連接牢固可靠。
上屋面鋼直梯結構尺寸
- 梯寬：梯梁間踏棍供踩踏表面的內側凈寬度應為 400mm～600mm，在同一攀登高度上該寬度應相同。如果由于工作面限制，攀登高度在 5m 以下時，梯子內側凈寬度可小于 400mm，但應不小于 300mm3。
- 踏棍間距：相鄰踏棍垂直間距應為 225mm～300mm，梯子下端的第一級踏棍距基準面距離應不大于 450mm3。
- 梯段高度3：
- 單段梯高宜不大于 10m，攀登高度大于 10m 時宜采用多段梯，梯段水平交錯布置，并設梯間平臺，平臺的垂直間距宜為 6m。單段梯及多段梯的梯高均應不大于 15m。
- 當梯段高度大于 3m 時宜設置安全護籠；單梯段高度大于 7m 時，應設置安全護籠。當攀登高度小于 7m，但梯子頂部在地面、地板或屋頂之上高度大于 7m 時，也應設置安全護籠。
上屋面鋼直梯護籠尺寸
- 護籠宜采用圓形結構，應包括一組水平籠箍和至少 5 根立桿。水平籠箍采用不小于 50mm×6mm 的扁鋼，立桿采用不小于 40mm×5mm 的扁鋼。
- 水平籠箍應固定到梯梁上，立桿應在水平籠箍內側，并間距相等，與其牢固連接。水平籠箍垂直間距應不大于 1500mm，立桿間距應不大于 300mm。
- 護籠內側深度由踏棍中心線起，應不小于 650mm，不大于 800mm；圓形護籠的直徑應為 650mm～800mm。
上屋面鋼直梯安裝要求
- 支撐固定：無基礎的鋼直梯，至少焊兩對支撐，將梯梁固定在結構、建筑物或設備上。相鄰兩對支撐的豎向間距，應根據梯梁截面尺寸、梯子內側凈寬度及其在鋼結構或混凝土結構的拉拔載荷特性確定3。
- 與建筑物的距離：鋼直梯與建筑物或設備之間應保持一定的距離，一般為 150mm×250mm，以便人員順利攀爬，同時避免鋼直梯與建筑物或設備發生碰撞或摩擦1。
- 安裝角度：鋼直梯應與水平面垂直安裝，安裝后的鋼直梯不應有歪斜、扭曲、變形及其他缺陷1。
上屋面鋼直梯防護措施
- 扶手設置：鋼直梯上端應設置高度為 1150mm 的扶手，為攀爬者提供上部的支撐和保護1。
- 防滑處理：踏棍表面應進行防滑處理，如滾花、壓花等，以增加摩擦力，防止攀爬時滑倒。
上屋面鋼直梯其他要求
- 防雷接地：如果鋼直梯在室外安裝，其連接部分的雷電保護、連接和接地附件應符合相關的防雷接地要求3。
- 表面處理：鋼直梯必須涂防銹漆，安裝后再涂表面漆，以防止鋼材生銹腐蝕，延長鋼直梯的使用壽命1。
以下是一些上屋面鋼直梯的常見設計規范和標準：
- 《GB 4053.1-2022 固定式鋼梯及平臺安全要求 第 1 部分：鋼直梯》：
- 規定了固定式鋼直梯在設計、制造和安裝方面的基本安全要求，適用于工業企業內工作場所中使用的固定式鋼直梯（另有標準規定的除外）。
- 對于梯梁、踏棍、護籠等各部件的選材、尺寸有明確要求。例如，梯梁應采用不小于 50×5 角鋼或 60×8 扁鋼；踏棍宜采用圓鋼，直徑不小于 20mm，相鄰踏棍垂直間距應為 225mm～300mm，梯子下端的第一級踏棍距基準面距離應不大于 450mm。
- 對梯子的支撐間距、周圍空間、梯段高度及保護要求等也做了詳細規定。如單段梯高宜不大于 10m，攀登高度大于 10m 時宜采用多段梯，梯段水平交錯布置，并設梯間平臺，平臺的垂直間距宜為 6m；梯段高度大于 3m 時宜設置安全護籠，單梯段高度大于 7m 時，應設置安全護籠等。
- 在室外安裝的鋼直梯和連接部分的雷電保護、連接和接地附件應符合相關要求。
- 《15J401 鋼梯圖集》：這是一本常用的鋼梯設計參考圖集。替代了 02J401，適用于各種新建和改擴建的工業與民用建筑工程，可供建筑設計和工程施工、監理等相關人員使用。圖集中詳細描述了上屋面鋼直梯的專業圖紙及做法，包括不同類型、不同場景下鋼直梯的具體構造、尺寸等，為設計人員提供了直觀的參考。
- 《民用建筑設計通則》（GB 50352-2005）：其中對于上屋面鋼直梯的設置條件、安全防護等方面有一些相關的規定。例如，當無樓梯通達屋面時應設上屋面的檢修人孔或低于 10m 時可設外墻爬梯，并應有安全防護和防止兒童攀爬的措施。
