鋼斜梯照片
鋼斜梯
鋼斜梯基礎參數
- 鋼斜梯寬度常規就是600mm800mm1000mm
- 鋼斜梯表面處理：熱鍍鋅，噴漆
- 鋼斜梯角度：
鋼斜梯應用領域
鋼斜梯/梯型及代號
鋼斜梯設計荷載
鋼斜梯選用說明
鋼斜梯型號介紹
- T3A06a-2.8其中T3為斜角59°鋼梯，A鋼板梯梁，06a梯寬600mm，a型踏步板，梯高2.8m
- T1F10b-3.3其中T1為斜角35.5°鋼梯，F(xiàn)槽鋼梯梁并下端帶平臺，10b梯寬1000mmb型踏步板，梯高3.3m
鋼斜梯型號表
| 種類 | 角度 | 型號 | 梯寬 | 梯梁 | 梯段最大高度 | 踏步板類型 |
|---|---|---|---|---|---|---|
| 鋼斜梯A | 35.5°（1：1.4） | T1A08 | 800 | -200X10 | 3.60 | a~c |
| 鋼斜梯A | 35.5°（1：1.4） | T1A10 | 1000 | -200X10 | 3.60 | a~c |
| 鋼斜梯A | 45°（1：1） | T2A06 | 600 | -180X10 | 4.50 | a~c |
|
鋼斜梯A | 45°（1：1） | T2A08 | 800 | -180X10 | 4.50 | a~c |
| 鋼斜梯A | 45°（1：1） | T2A10 | 1000 | -180X10 | 4.50 | a~c |
| 鋼斜梯A | 59°（1：0.6） | T3A06 | 600 | -150X8 | 5.10 | a~c |
| 鋼斜梯A | 59°（1：0.6） | T3A08 | 800 | -150X8 | 5.10 | a~c |
| 鋼斜梯A | 73°（1：0.3） | T4A06 | 600 | -120X8 | 4.80 | a~c |
| 鋼斜梯B | 35.5°（1：1.4） | T1B08 | 800 | 〔16a | 3.60 | a~c |
| 鋼斜梯B | 35.5°（1：1.4） | T1B10 | 1000 | 〔16a | 3.60 | a~c |
| 鋼斜梯B | 45°（1：1） | T2B06 | 600 | 〔16a | 4.50 | a~c |
| 鋼斜梯B | 45°（1：1） | T2B08 | 800 | 〔16a | 4.50 | a~c |
| 鋼斜梯B | 45°（1：1） | T2B10 | 1000 | 〔16a | 4.50 | a~c |
| 鋼斜梯B | 59°（1：0.6） | T3B06 | 600 | 〔16a | 5.10 | a~c |
| 鋼斜梯B | 59°（1：0.6） | T3B08 | 800 | 〔16a | 5.10 | a~c |
| 鋼斜梯B | 73°（1：0.3） | T4B06 | 600 | 〔12.6 | 4.80 | a~c |
| 鋼斜梯C | 35.5°（1：1.4） | T1C08 | 800 | -220X10 | 3.30 | a~c |
| 鋼斜梯C | 35.5°（1：1.4） | T1C10 | 1000 | -220X10 | 3.30 | a~c |
| 鋼斜梯C | 45°（1：1） | T2C06 | 600 | -200X8 | 4.50 | a~c |
| 鋼斜梯C | 45°（1：1） | T2C08 | 800 | -200X8 | 4.50 | a~c |
| 鋼斜梯C | 45°（1：1） | T2C10 | 1000 | -220X10 | 4.50 | a~c |
| 鋼斜梯C | 59°（1：0.6） | T3C06 | 600 | -150X8 | 5.10 | a~c |
| 鋼斜梯C | 59°（1：0.6） | T3C08 | 800 | -180X8 | 5.10 | a~c |
| 鋼斜梯C | 73°（1：0.3） | T4C06 | 600 | -150X8 | 4.80 | a~c |
| 鋼斜梯D | 35.5°（1：1.4） | T1D08 | 800 | 〔16a | 3.30 | a~c |
| 鋼斜梯D | 35.5°（1：1.4） | T1D10 | 1000 | 〔16a | 3.30 | a~c |
| 鋼斜梯D | 45°（1：1） | T2D06 | 600 | 〔16a | 4.50 | a~c |
| 鋼斜梯D | 45°（1：1） | T2D08 | 800 | 〔16a | 4.50 | a~c |
| 鋼斜梯D | 45°（1：1） | T2D10 | 1000 | 〔16a | 4.50 | a~c |
| 鋼斜梯D | 59°（1：0.6） | T3D06 | 600 | 〔16a | 5.10 | a~c |
| 鋼斜梯D | 59°（1：0.6） | T3D08 | 800 | 〔16a | 5.10 | a~c |
| 鋼斜梯D | 73°（1：0.3） | T4D06 | 600 | 〔12.6 | 4.80 | a~c |
| 鋼斜梯E | 35.5°（1：1.4） | T1E08 | 800 | -220X10 | 3.30 | a~c |
| 鋼斜梯E | 35.5°（1：1.4） | T1E10 | 1000 | -220X10 | 3.30 | a~c |
| 鋼斜梯E | 45°（1：1） | T2E06 | 600 | -200X8 | 4.50 | a~c |
| 鋼斜梯E | 45°（1：1） | T2E08 | 800 | -200X8 | 4.50 | a~c |
| 鋼斜梯E | 45°（1：1） | T2E10 | 1000 | -220X10 | 4.50 | a~c |
| 鋼斜梯E | 59°（1：0.6） | T3E06 | 600 | -150X8 | 5.10 | a~c |
| 鋼斜梯E | 59°（1：0.6） | T3E08 | 800 | -180X8 | 5.10 | a~c |
| 鋼斜梯 E | 73°（1：0.3） | T4E06 | 600 | -150X8 | 4.80 | a~c |
| 鋼斜梯F | 35.5°（1：1.4） | T1F08 | 800 | 〔16a | 3.30 | a~c |
| 鋼斜梯F | 35.5°（1：1.4） | T1F10 | 1000 | 〔16a | 3.30 | a~c |
| 鋼斜梯F | 45°（1：1） | T2F06 | 600 | 〔16a | 4.50 | a~c |
| 鋼斜梯F | 45°（1：1） | T2F08 | 800 | 〔16a | 4.50 | a~c |
| 鋼斜梯F | 45°（1：1） | T2F10 | 1000 | 〔16a | 4.50 | a~c |
| 鋼斜梯F | 59°（1：0.6） | T3F06 | 600 | 〔16a | 5.10 | a~c |
| 鋼斜梯F | 59°（1：0.6） | T3F08 | 800 | 〔16a | 5.10 | a~c |
| 鋼斜梯F | 73°（1：0.3） | T4F06 | 600 | 〔12.6 | 4.80 |
Φ20 |
| 直梯 | 35.5°（1：1.4） | T5 06 | 600 | -60X10 / -90X10 | 3.40 / 3.50~5.1 |
Φ20 |

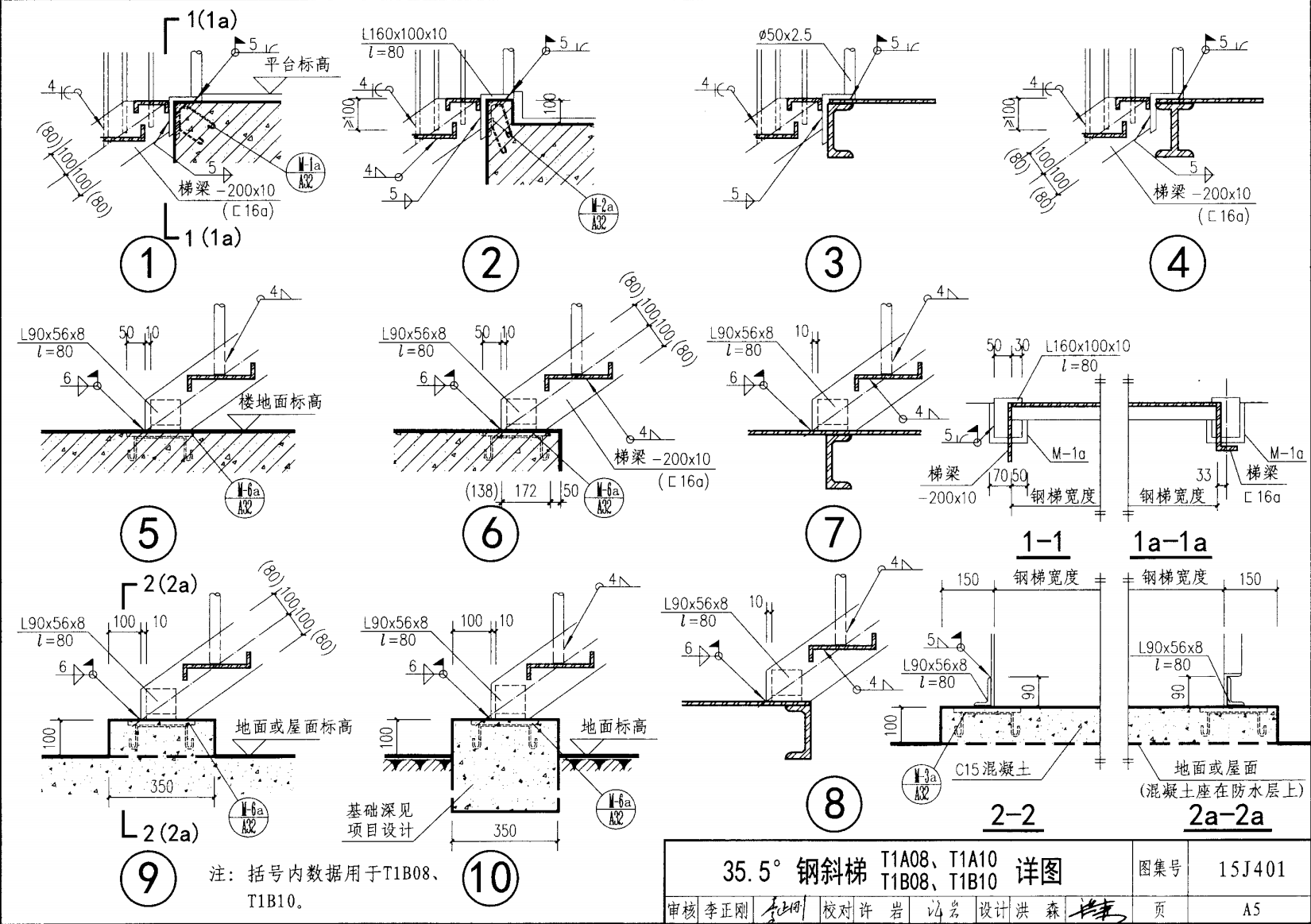

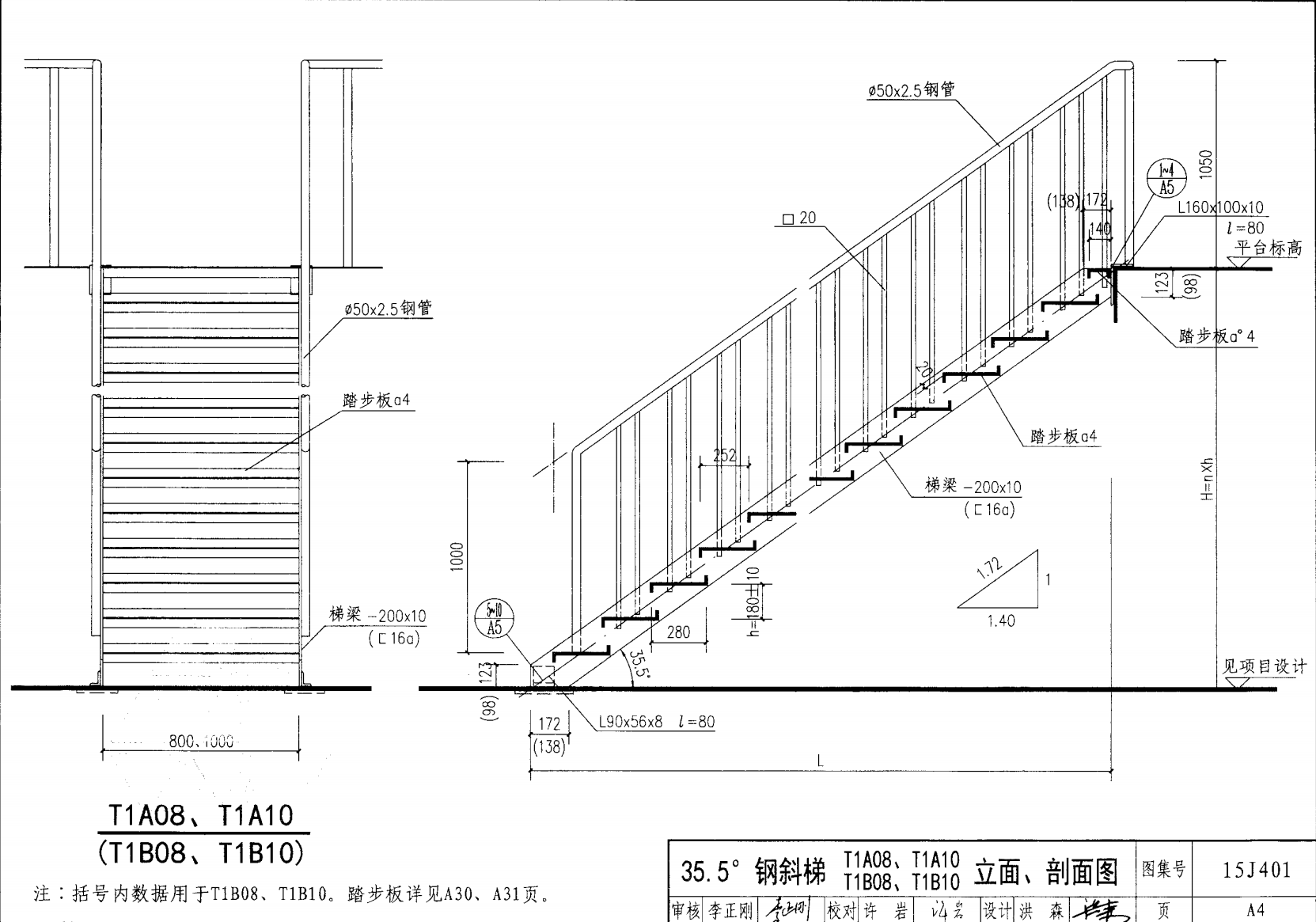

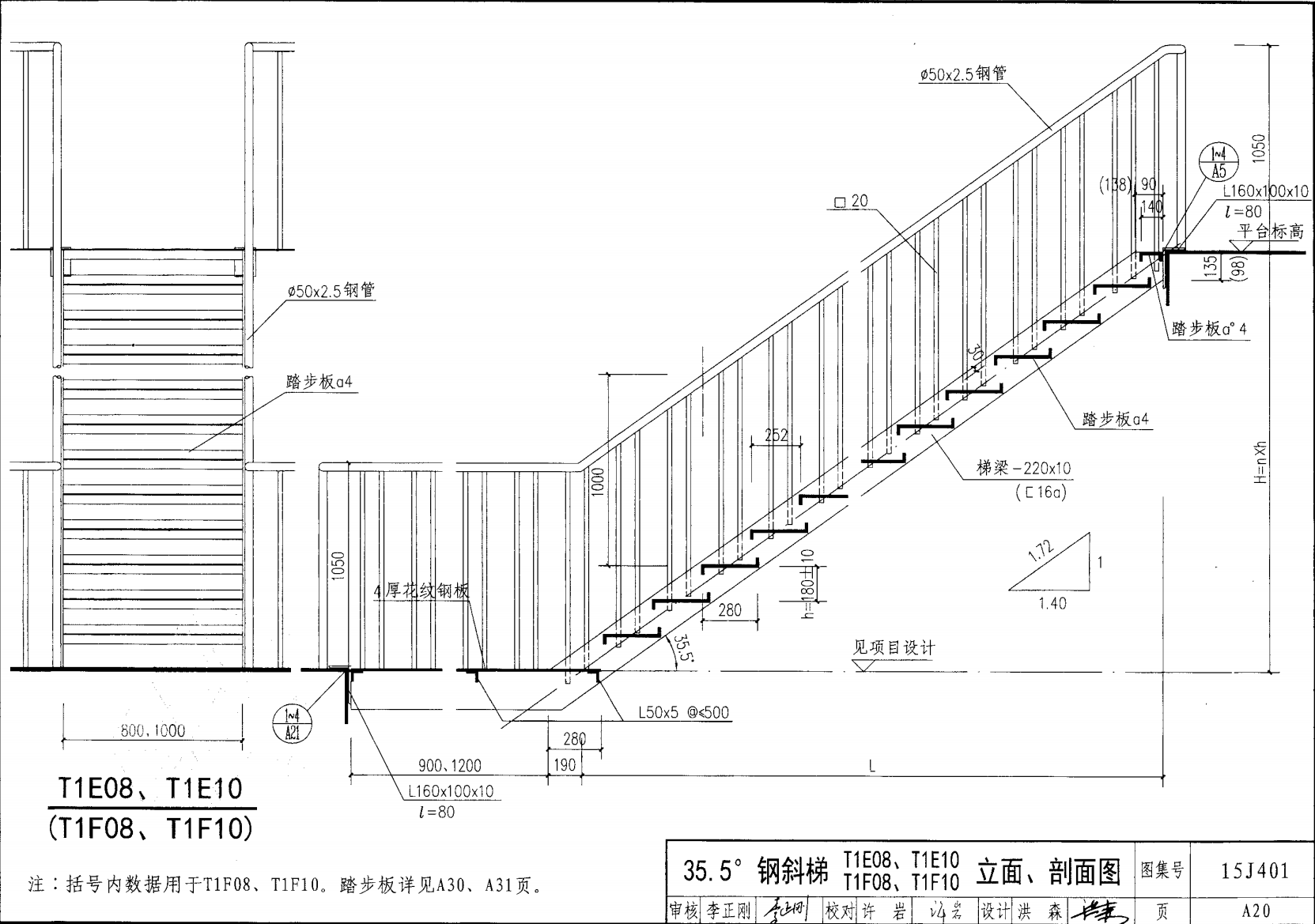

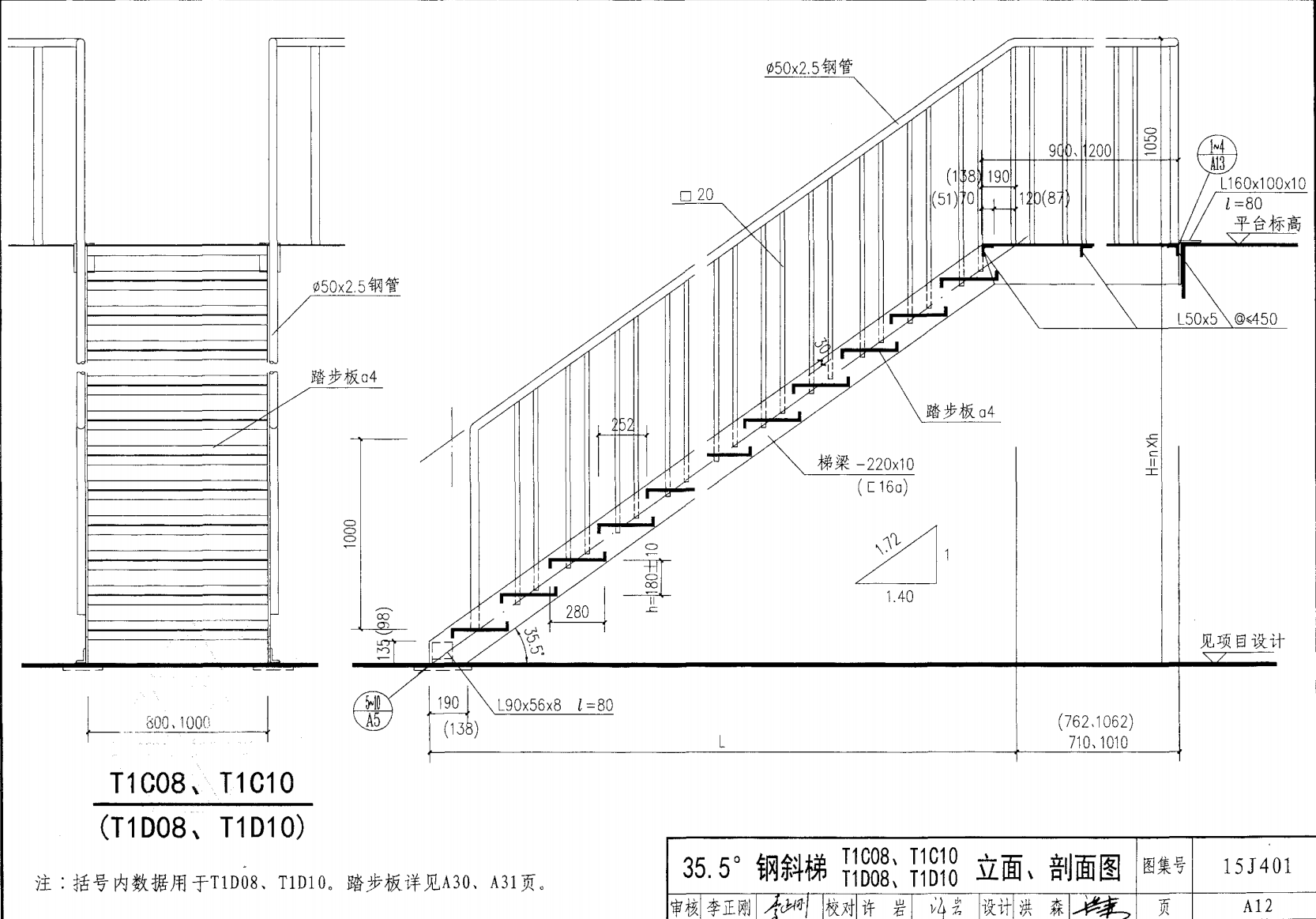

35.5°鋼斜梯
35.5°鋼斜梯

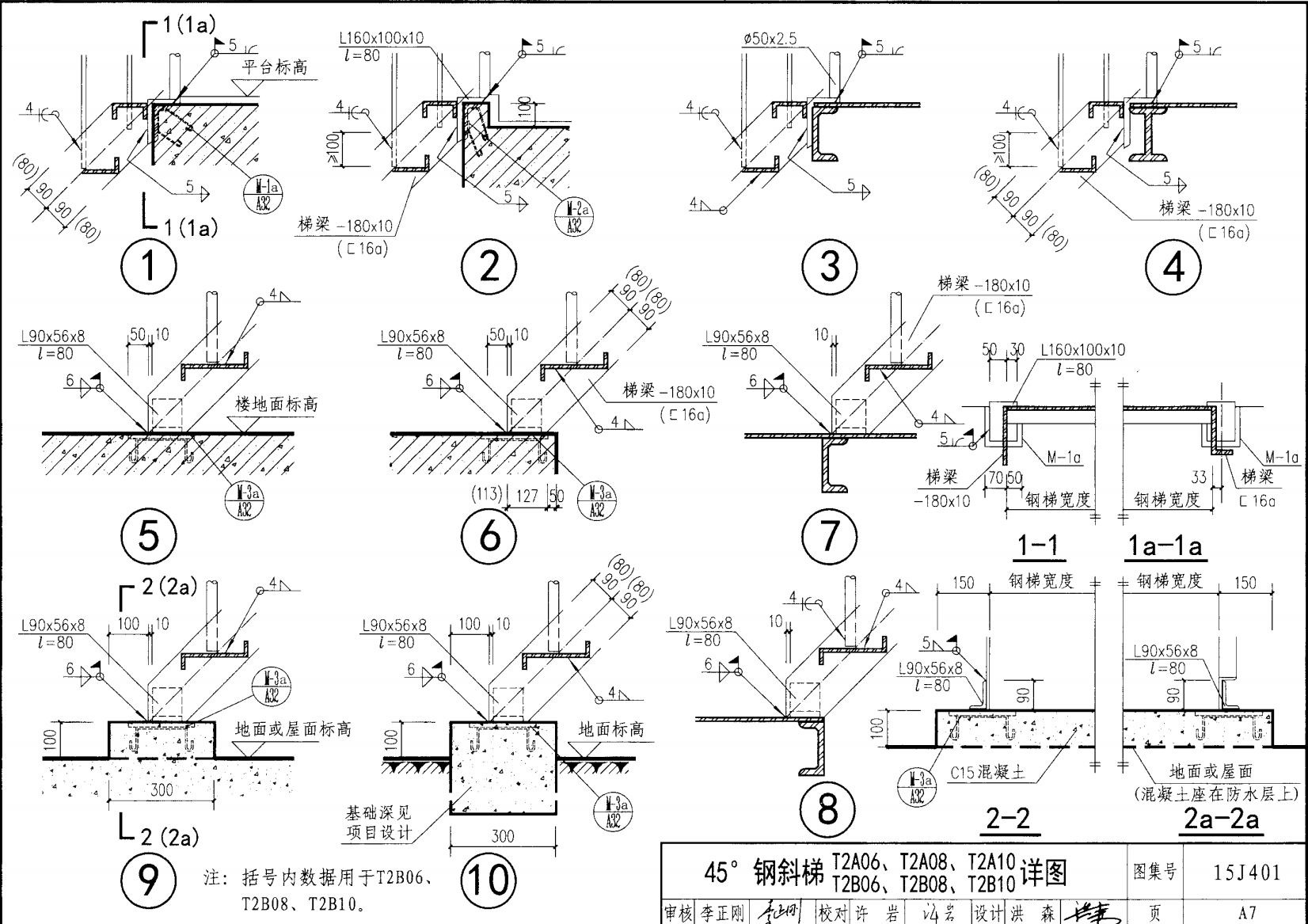

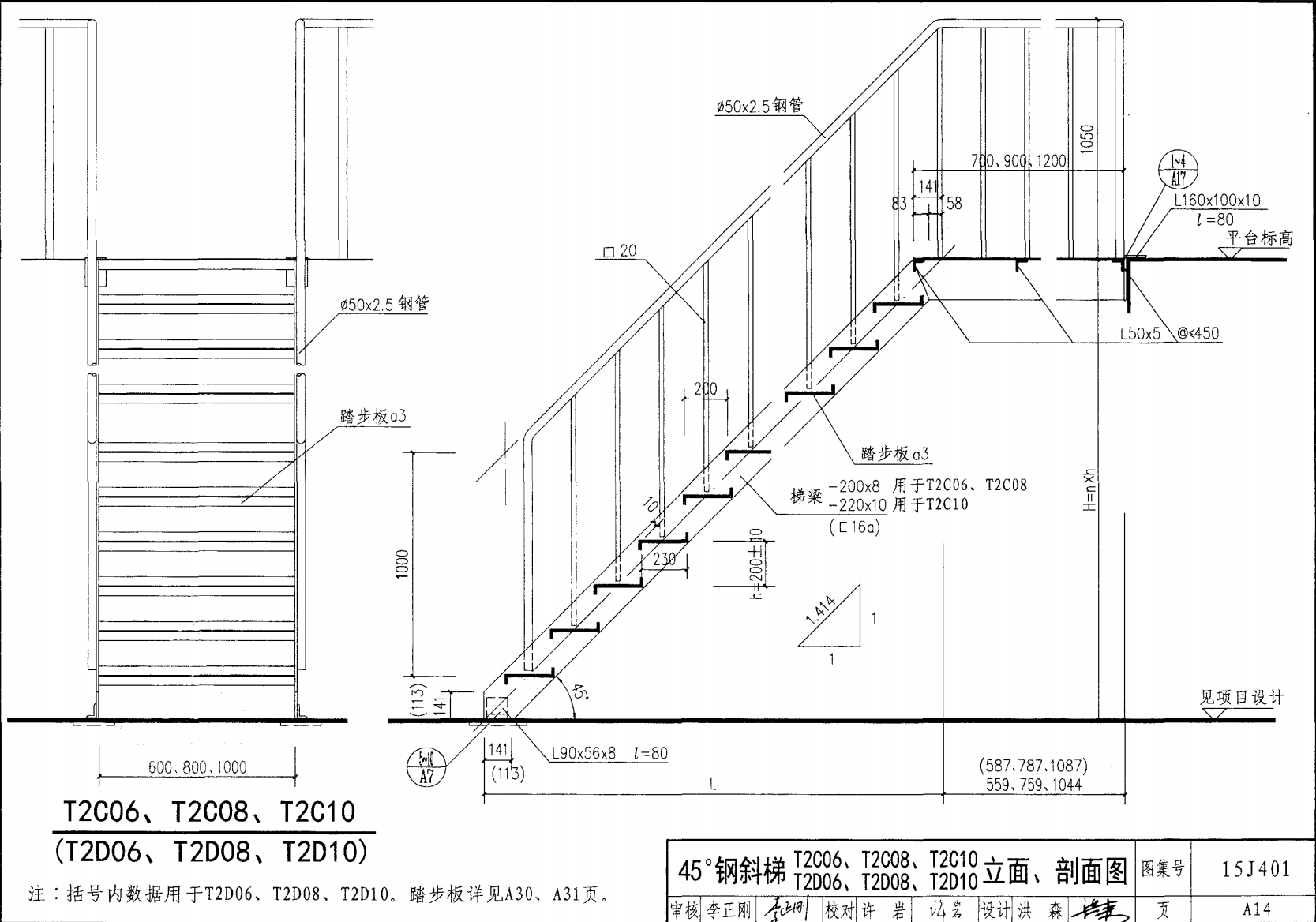

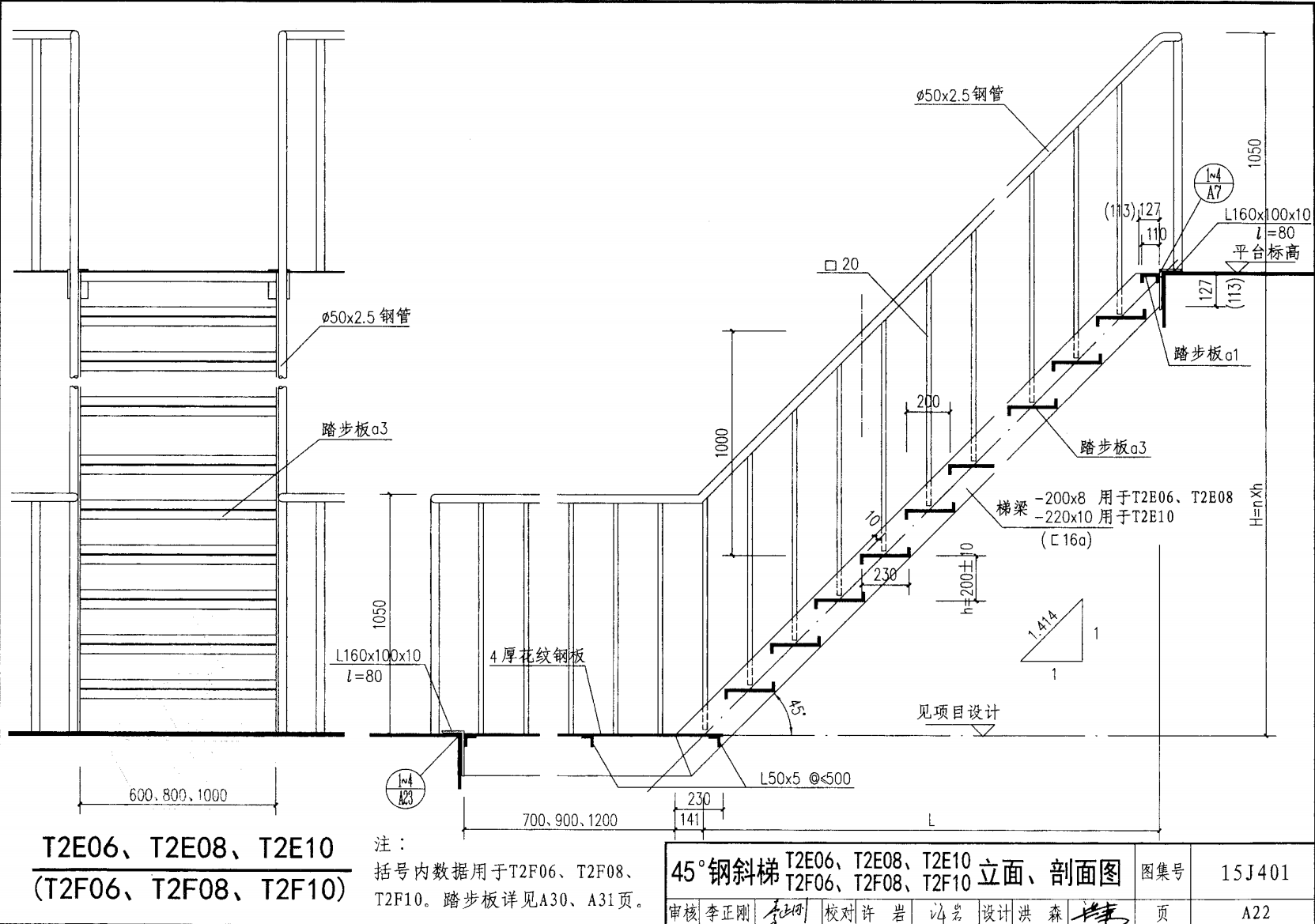

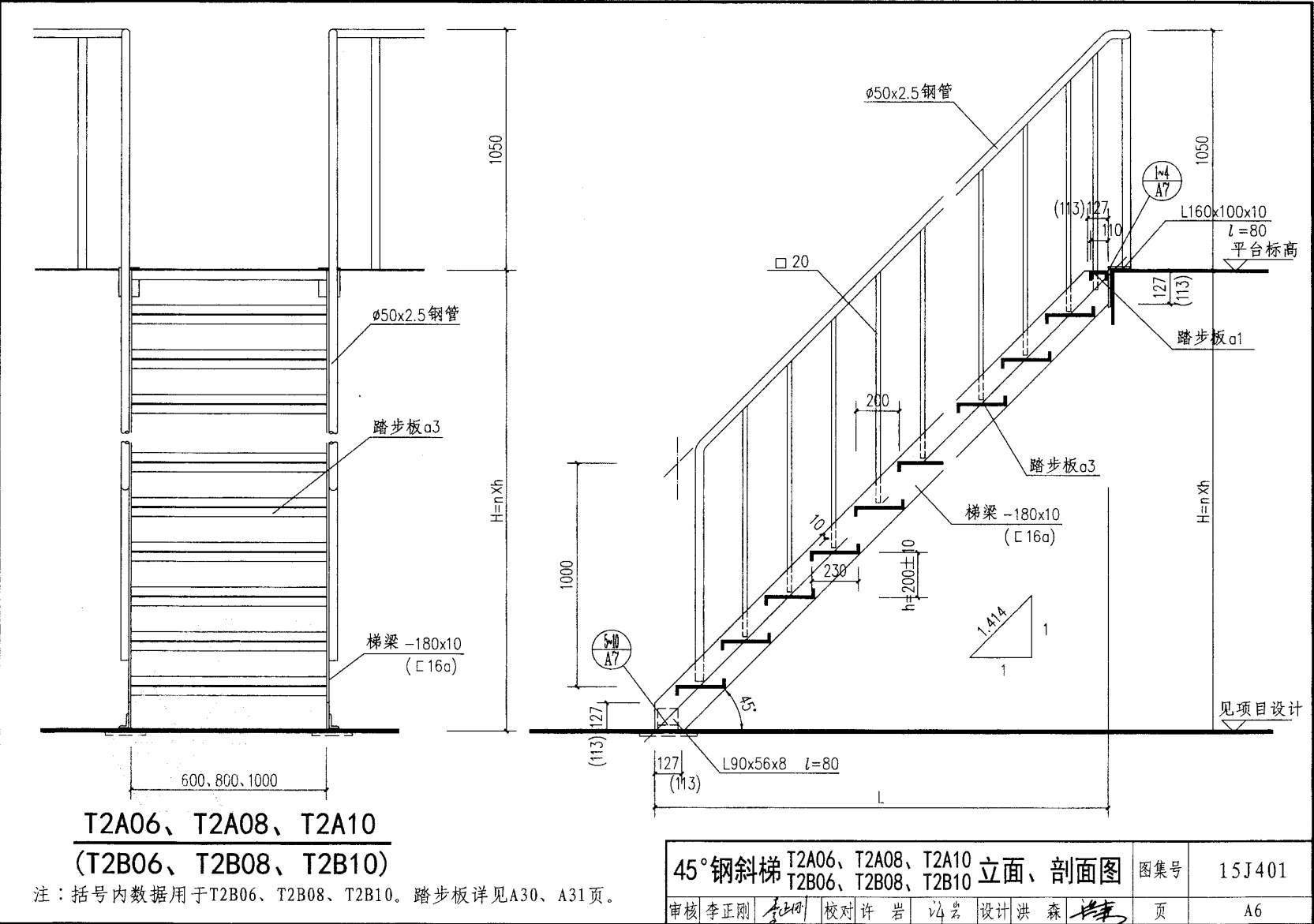

45°鋼斜梯
45°鋼斜梯

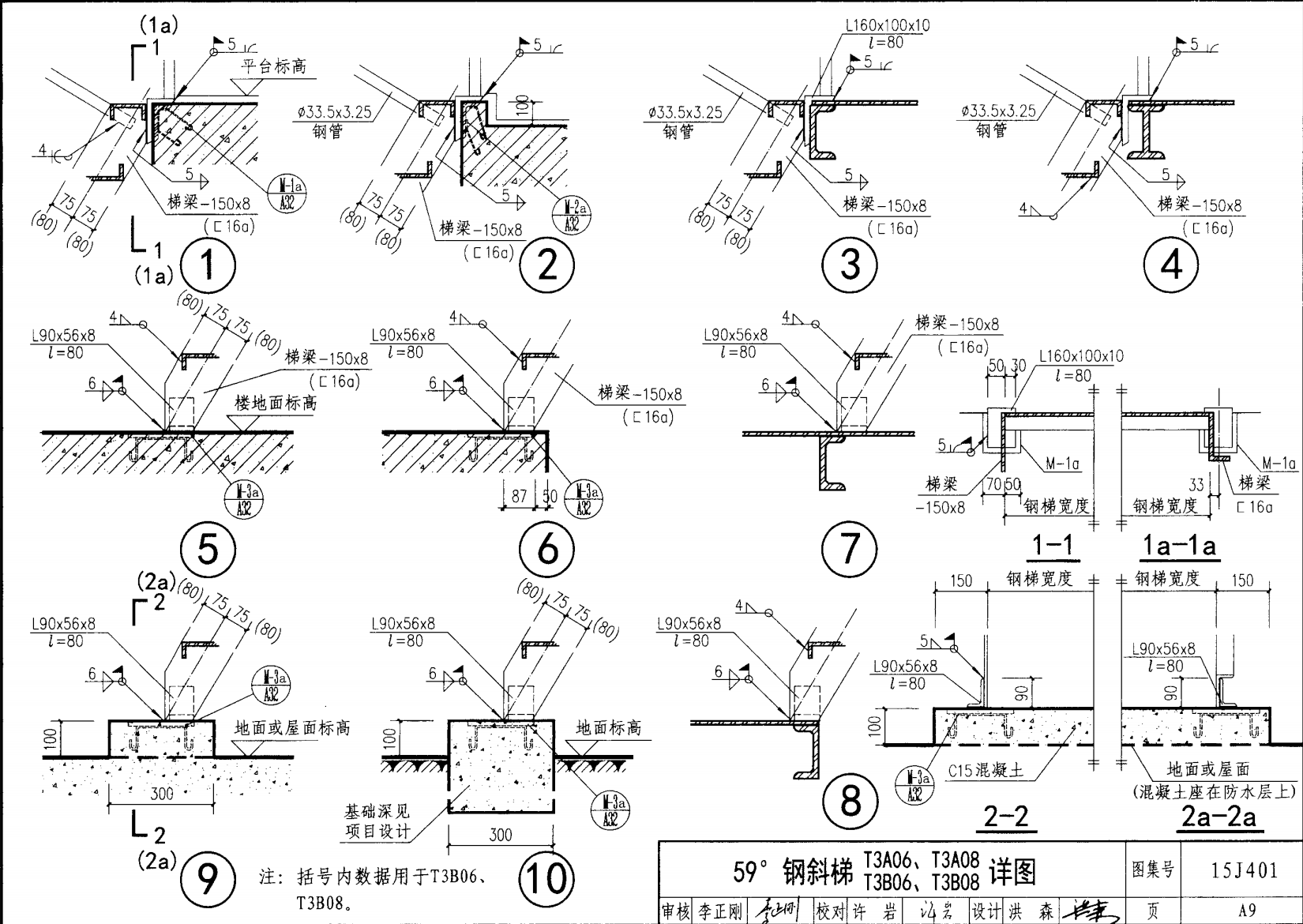

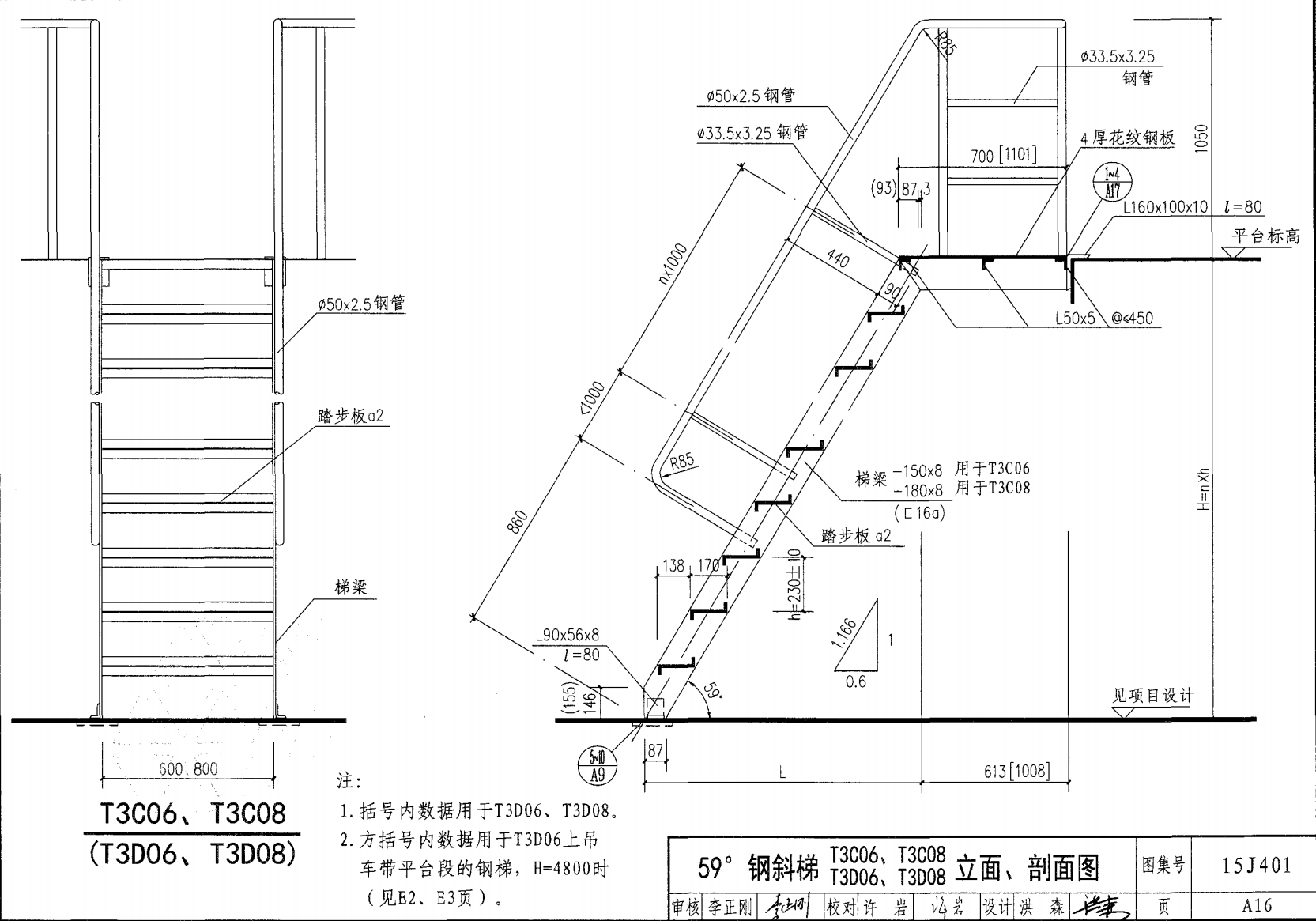

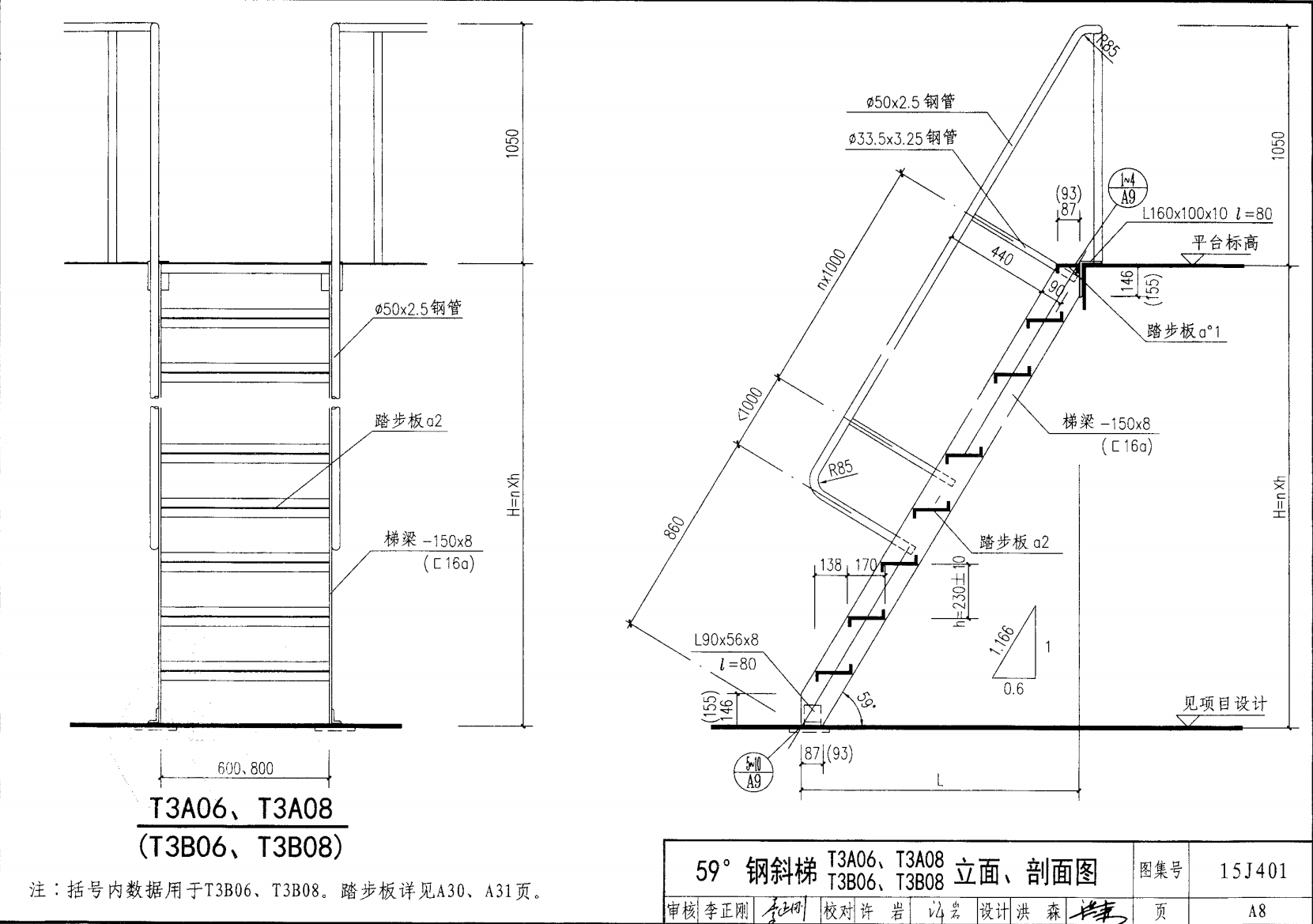

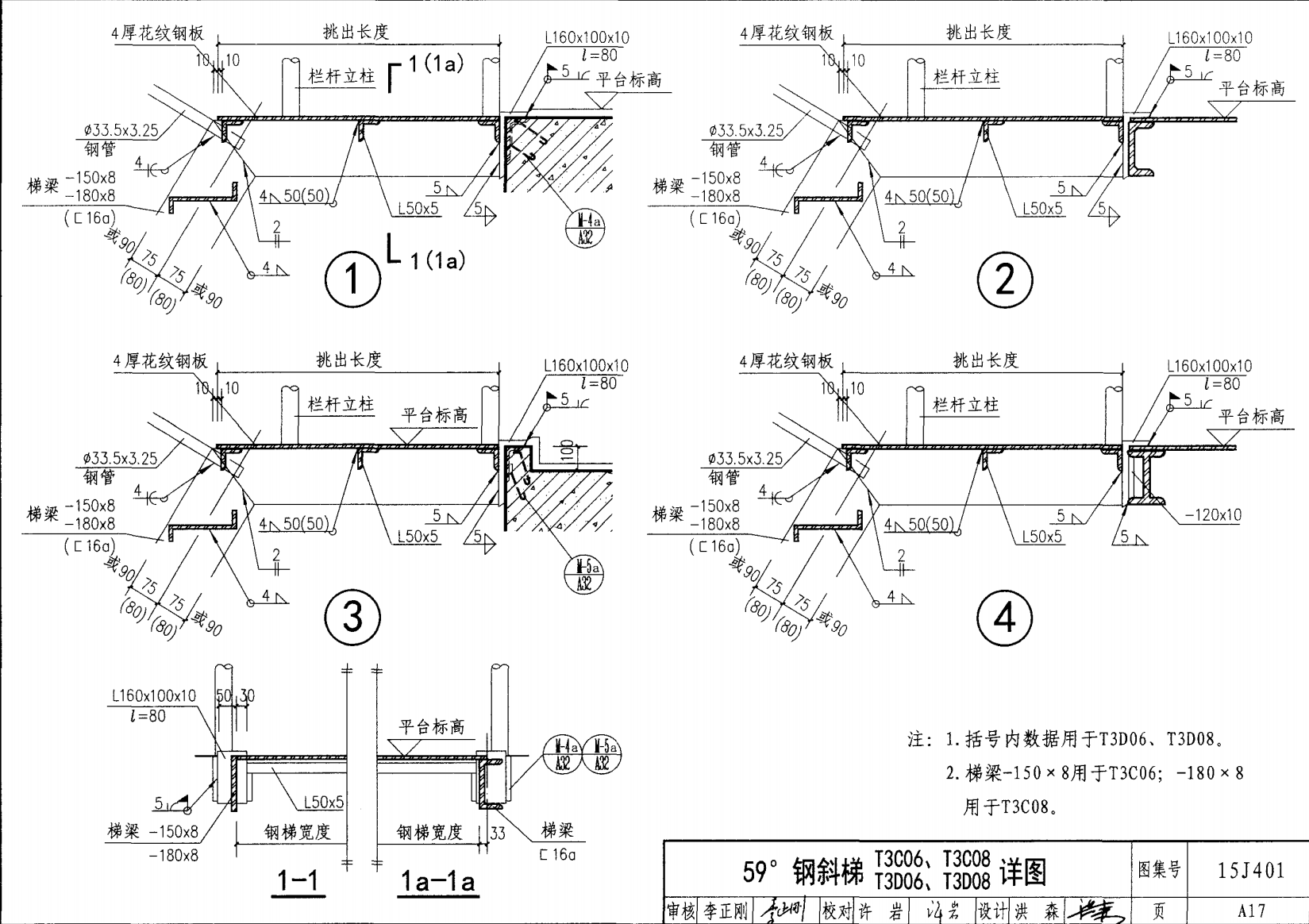

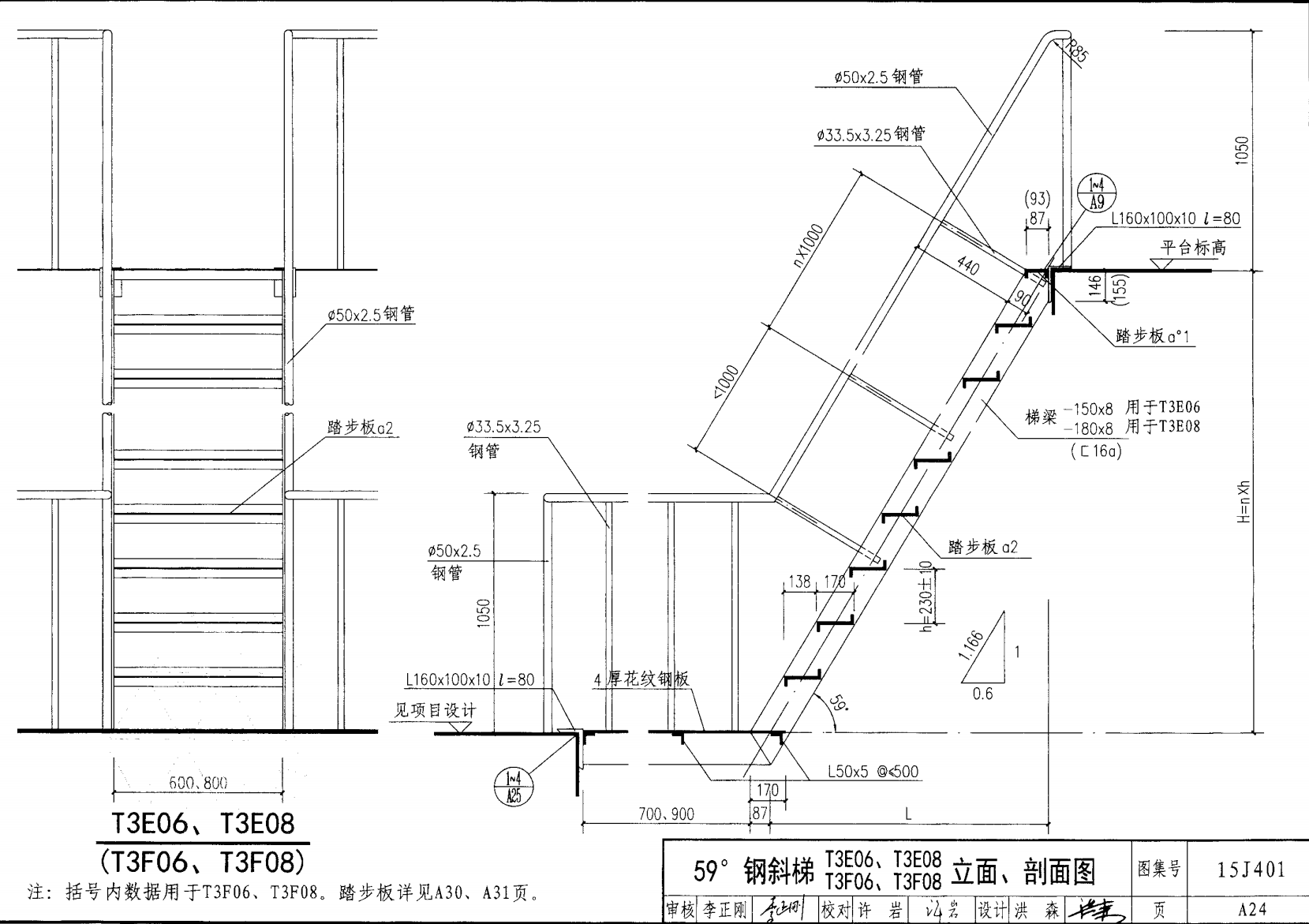

59°鋼斜梯
59°鋼斜梯

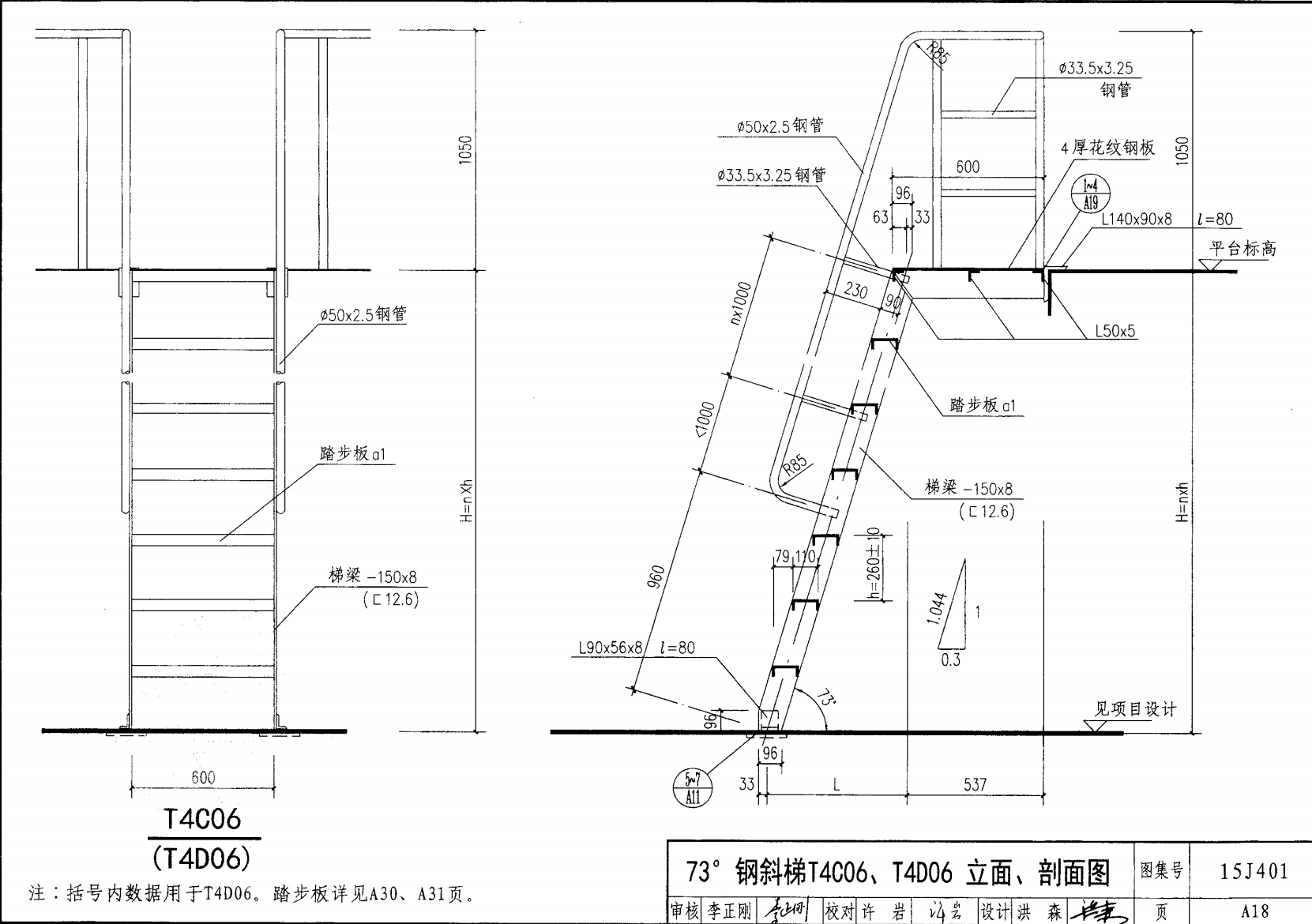

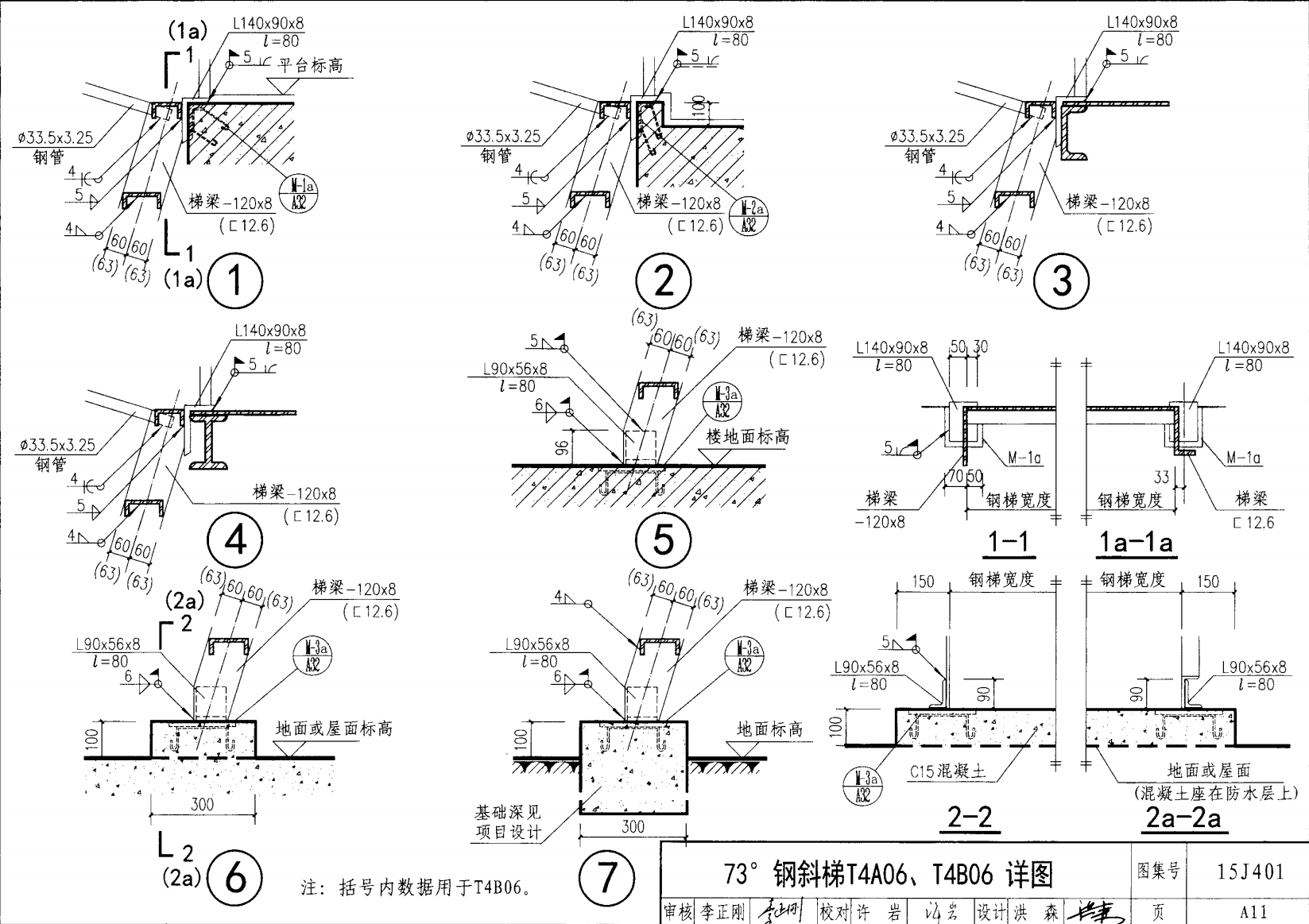

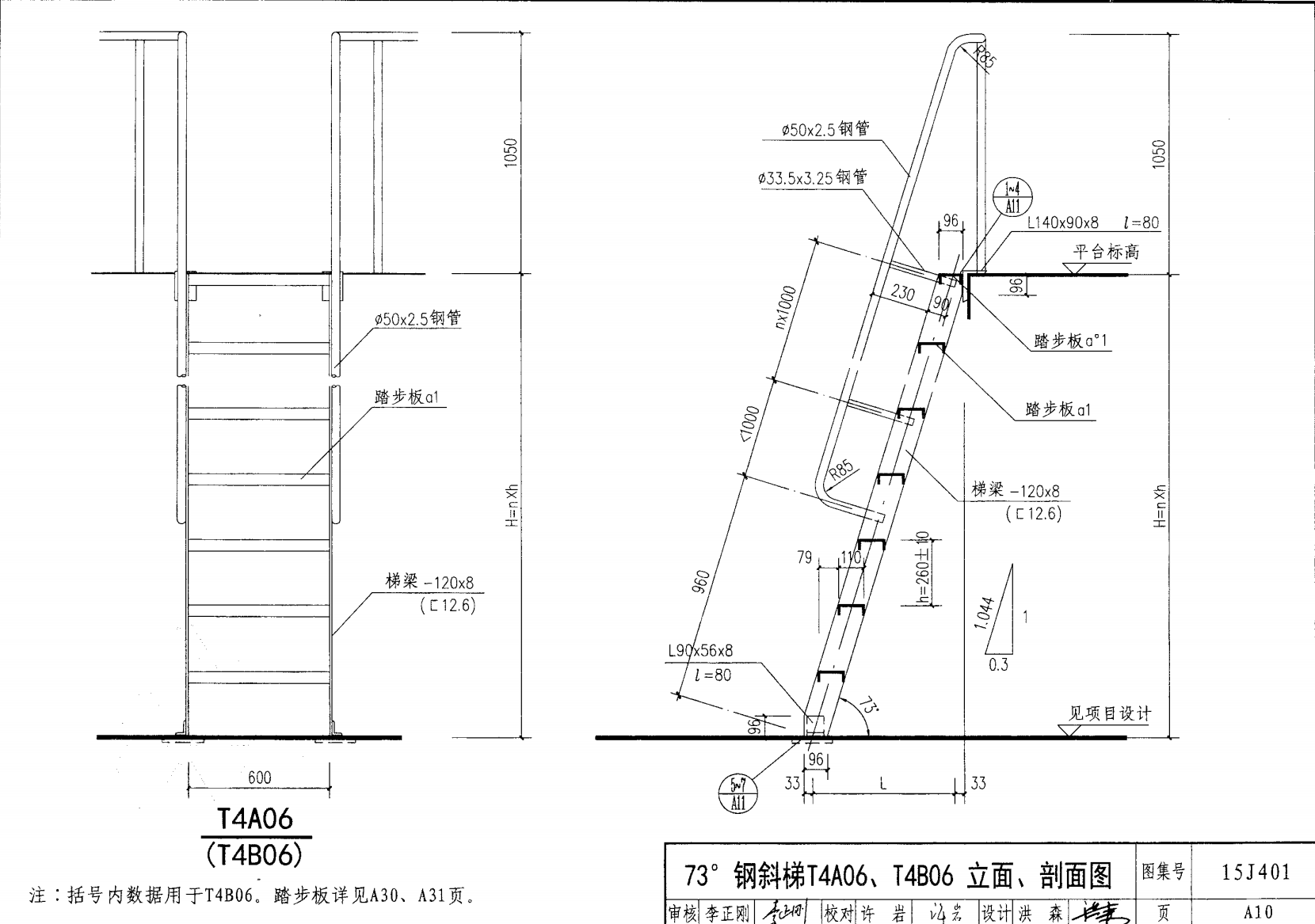

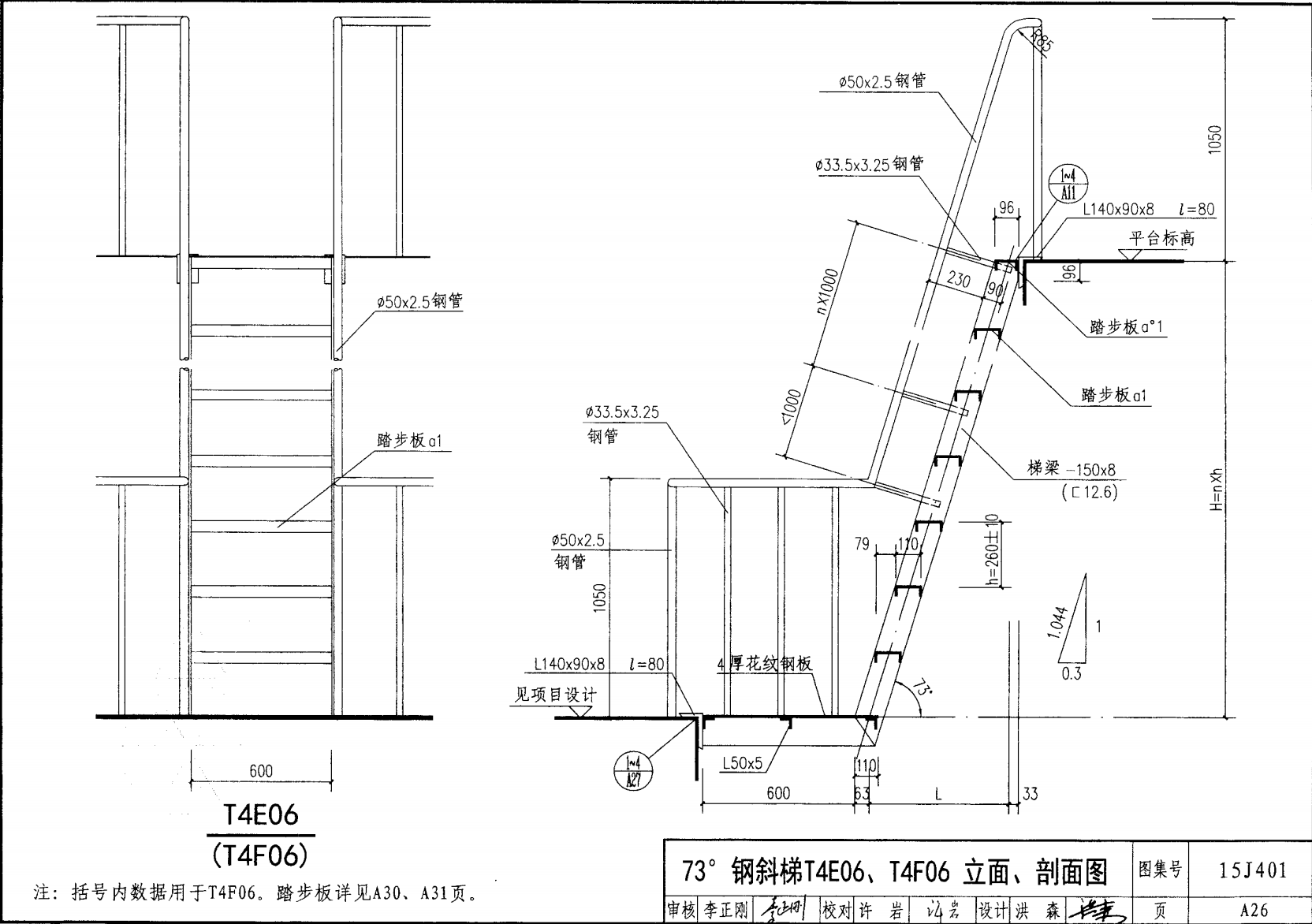

73°鋼斜梯
73°鋼斜梯

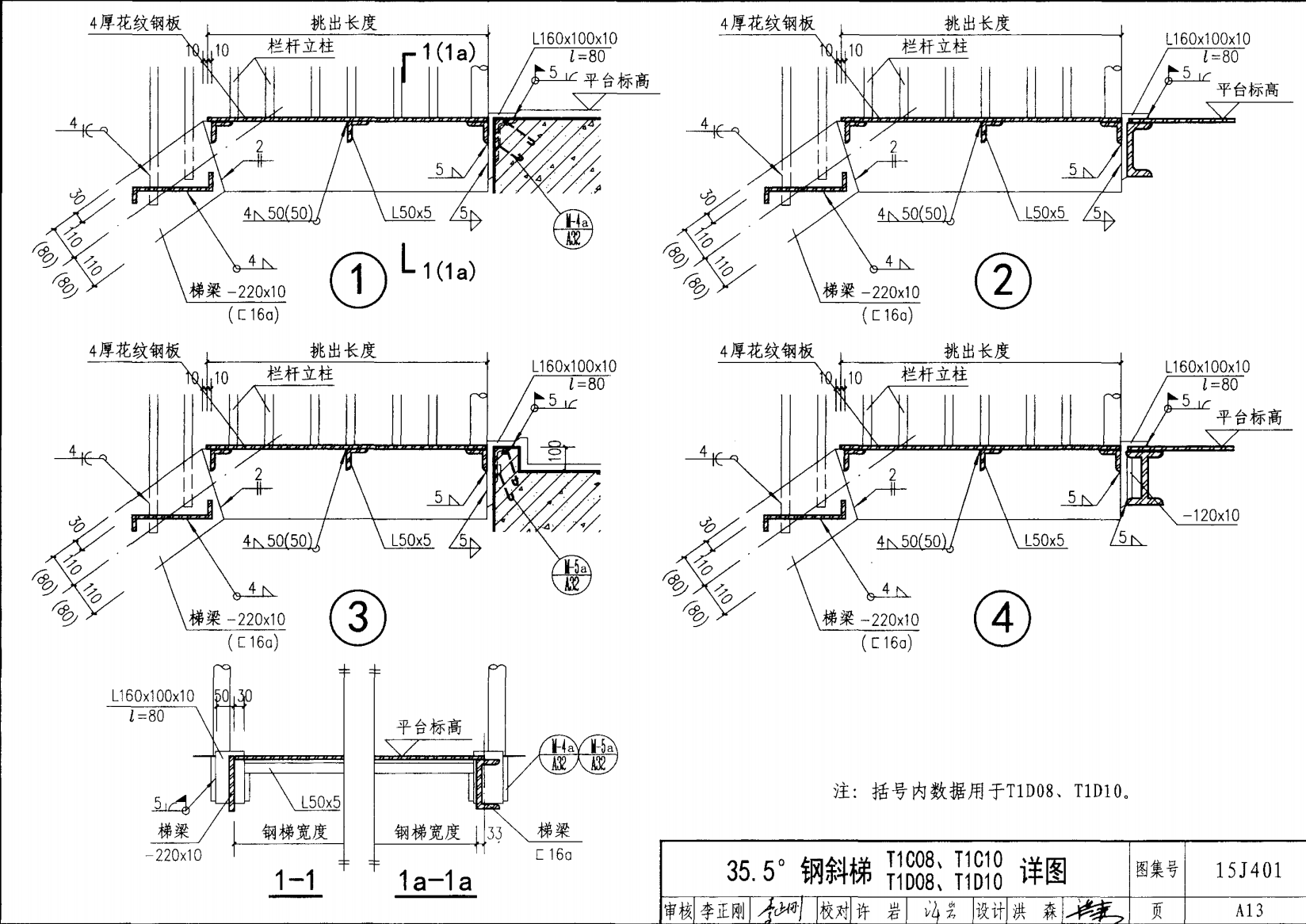

35.5°鋼斜梯
35.5°鋼斜梯平臺

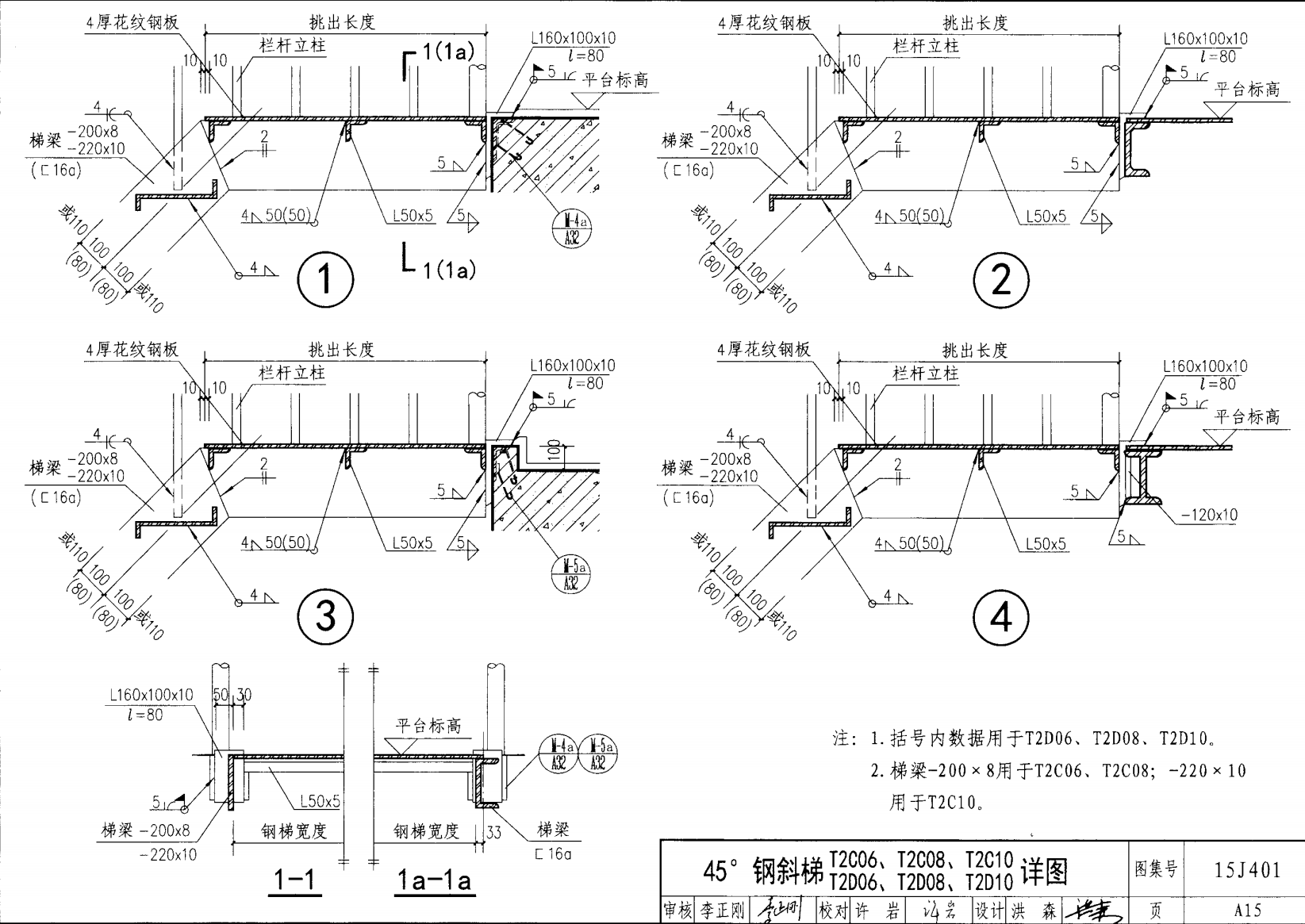

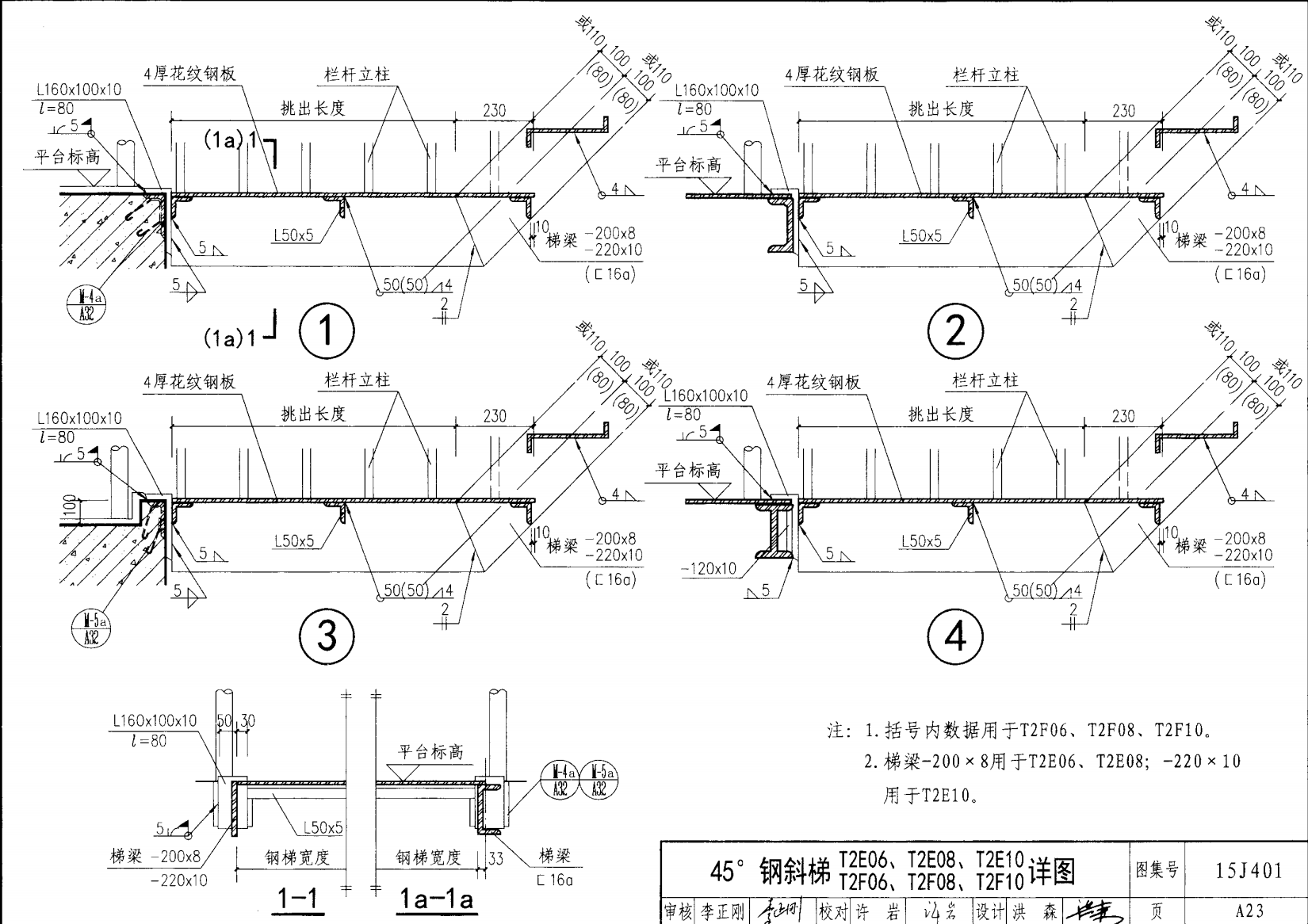

45°鋼斜梯帶平臺
45°鋼斜梯平臺

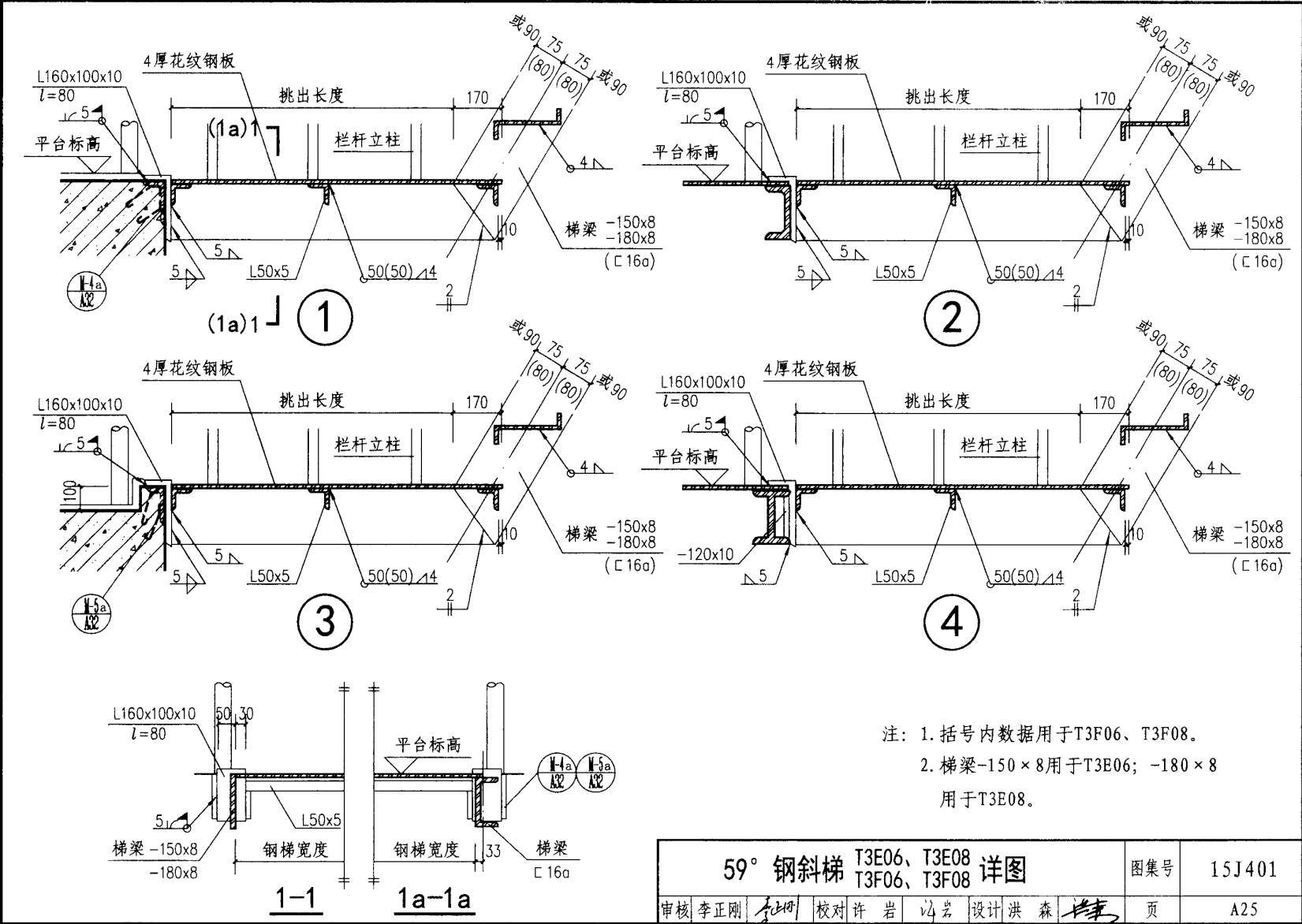

59°鋼斜梯平臺
59°鋼斜梯平臺

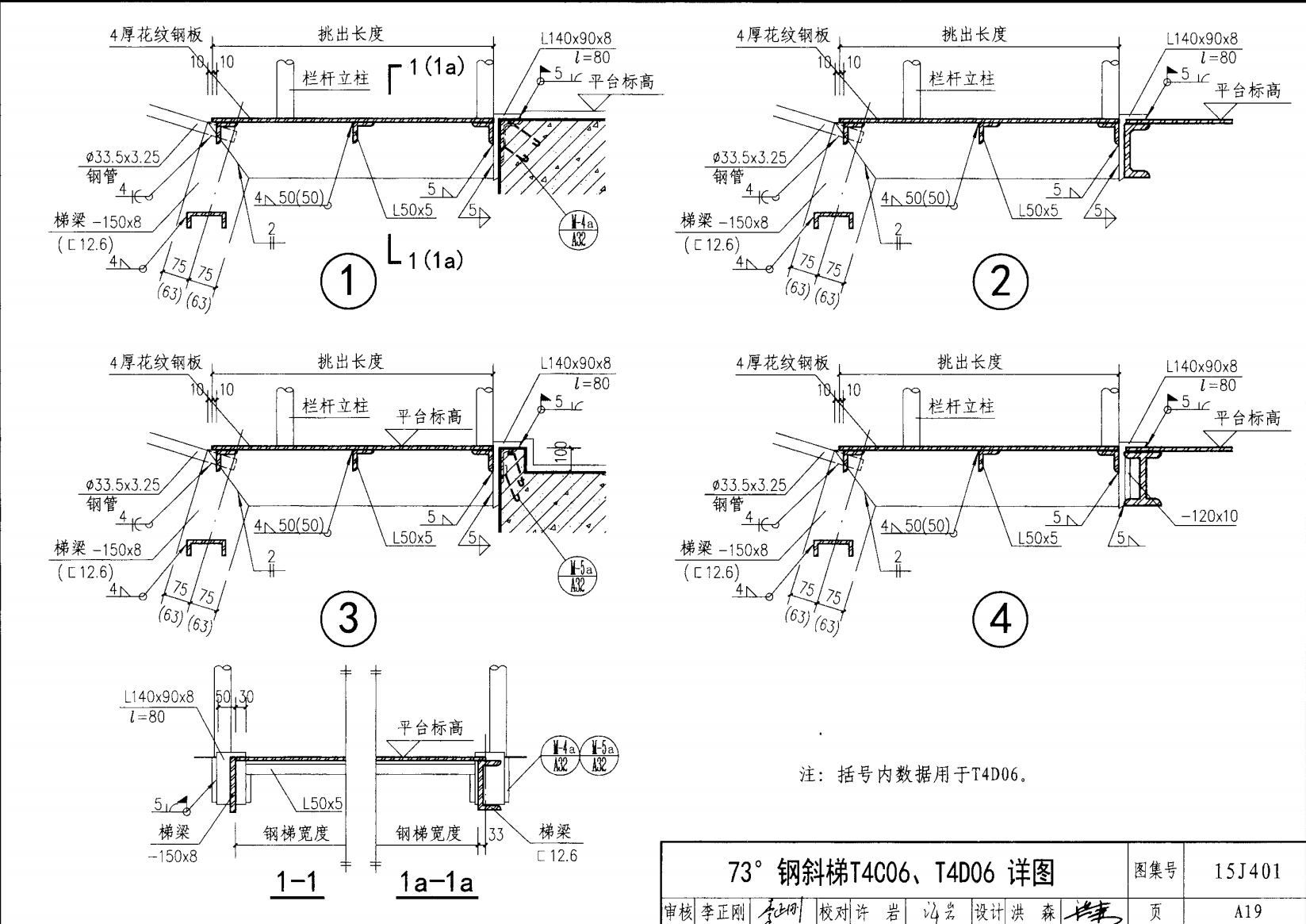

73°鋼斜梯平臺
73°鋼斜梯平臺

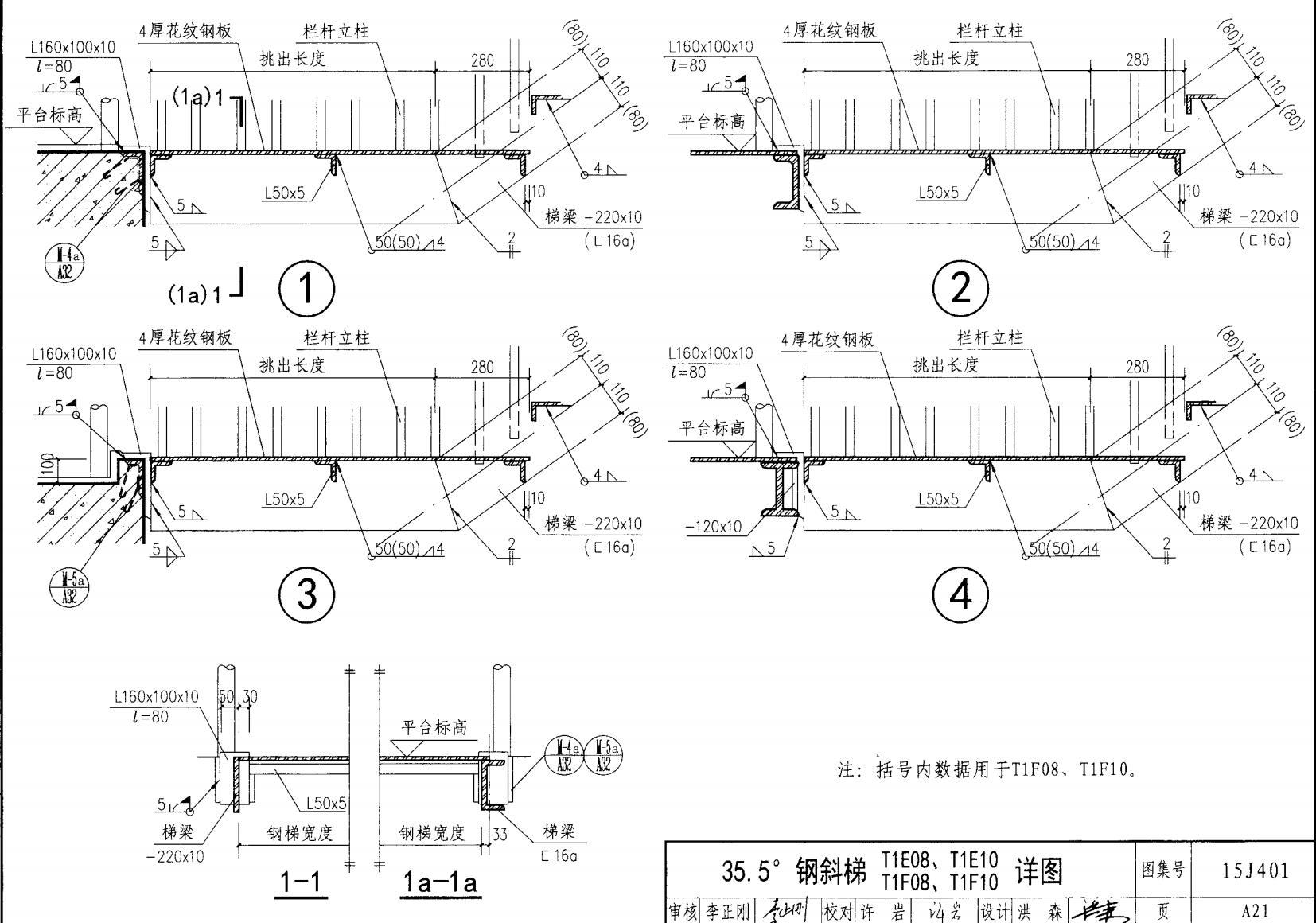

35.5°鋼斜梯底部平臺
35.5°鋼斜梯平臺
45°鋼斜梯底部平臺
45°鋼斜梯底部平臺
59°鋼斜梯底部平臺
59°鋼斜梯底部平臺
73°鋼斜梯底部平臺
73°鋼斜梯底部平臺

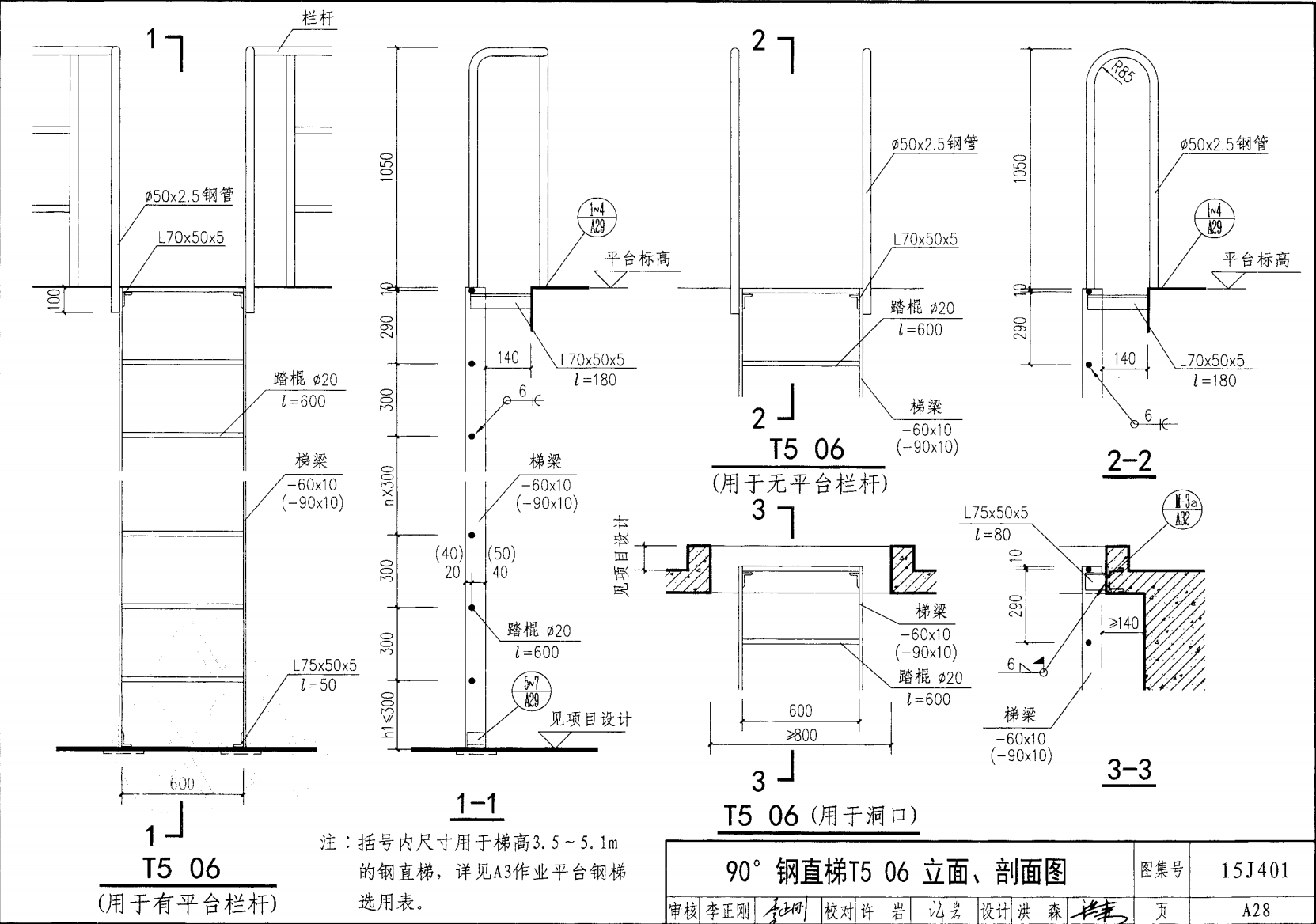

90°鋼直梯
90°鋼直梯

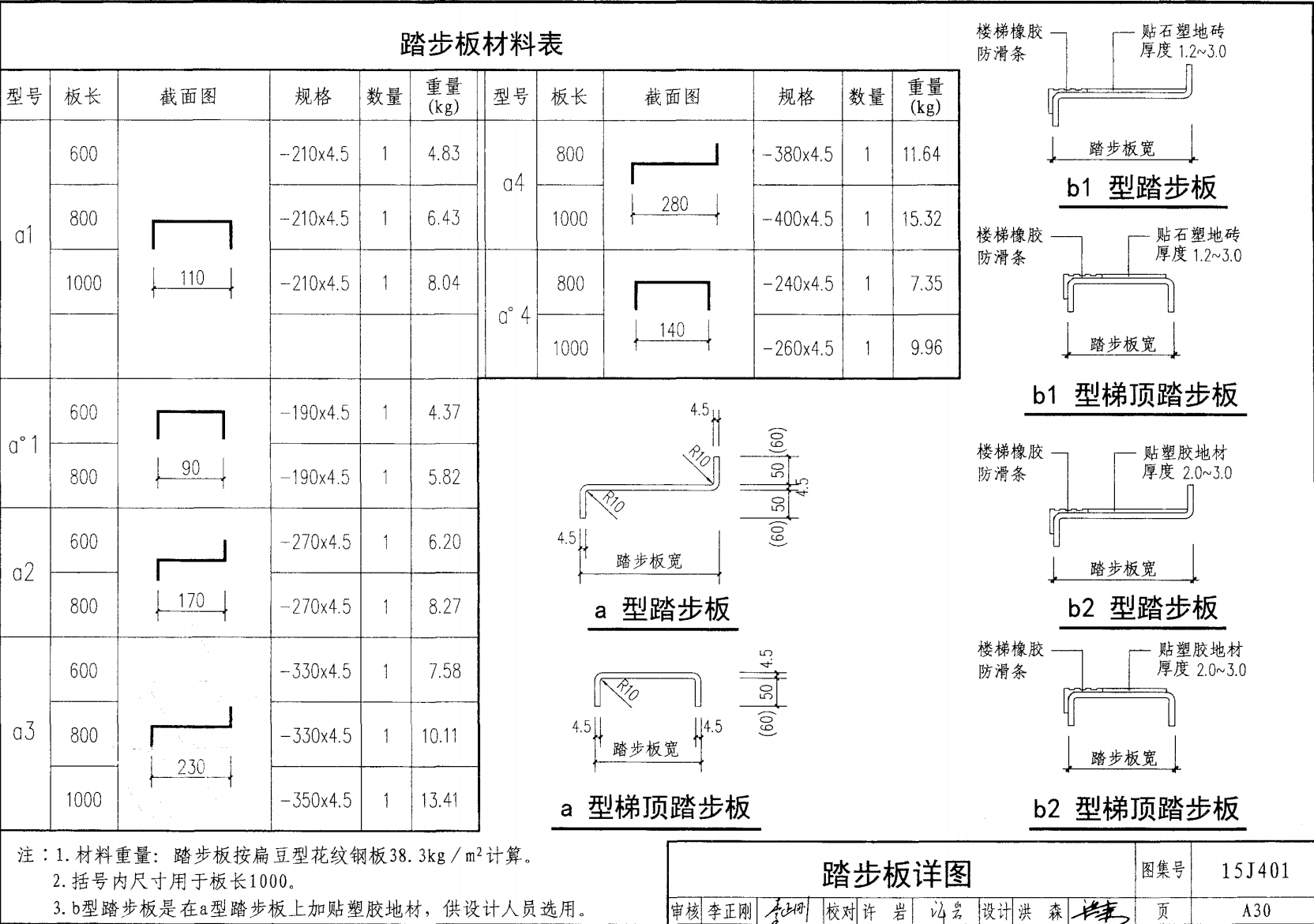

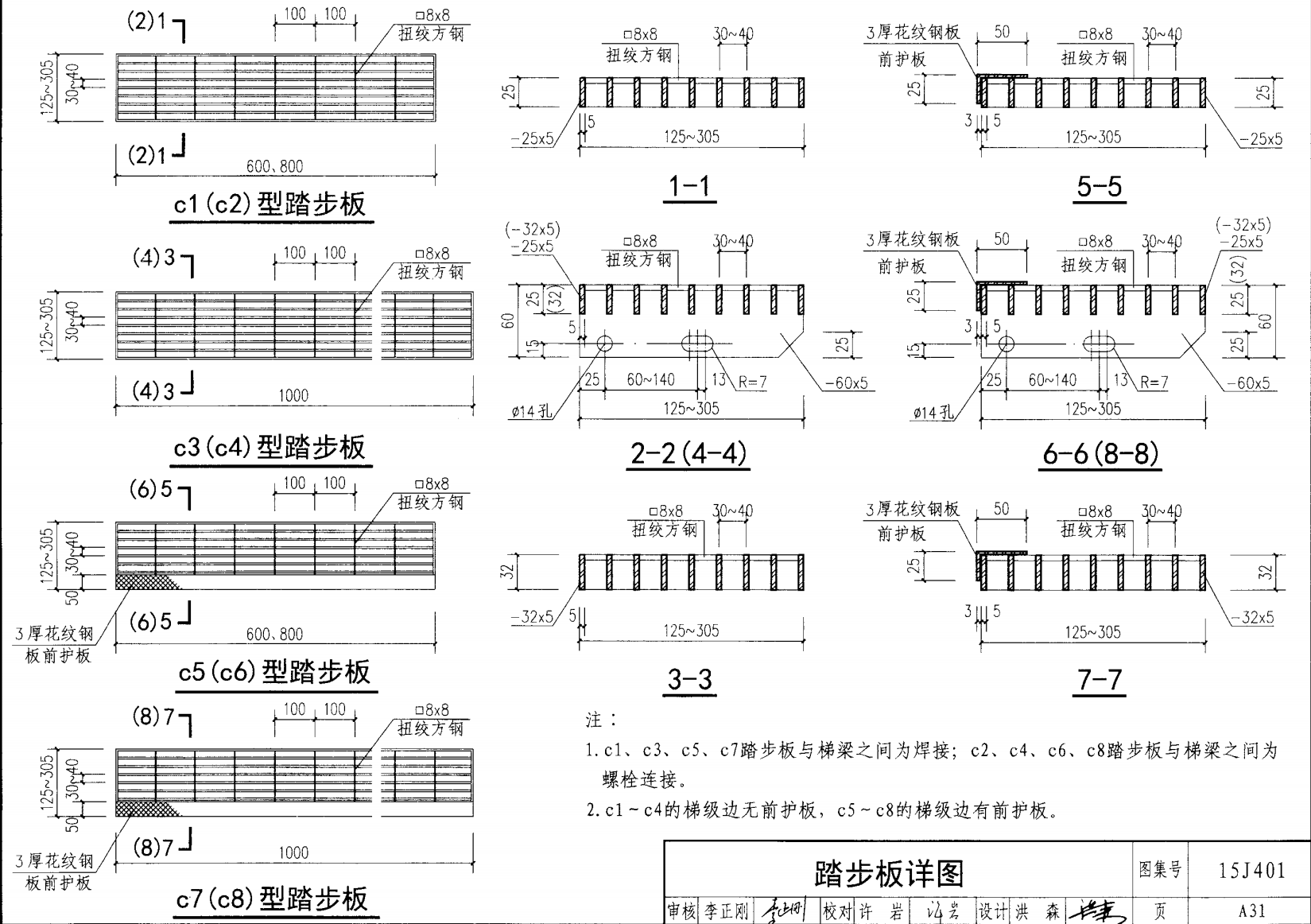

踏步板
踏步板
鋼斜梯預埋件

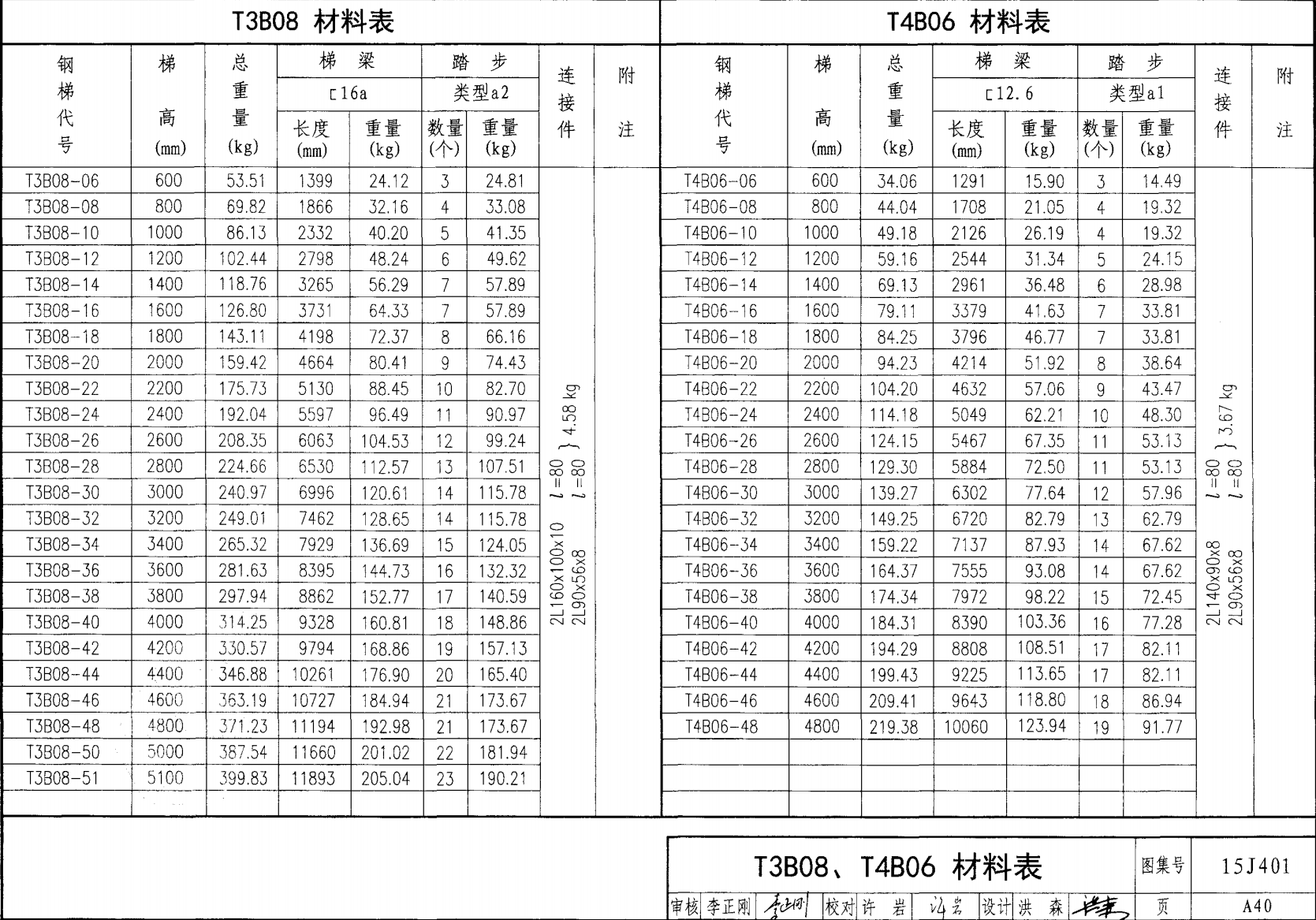

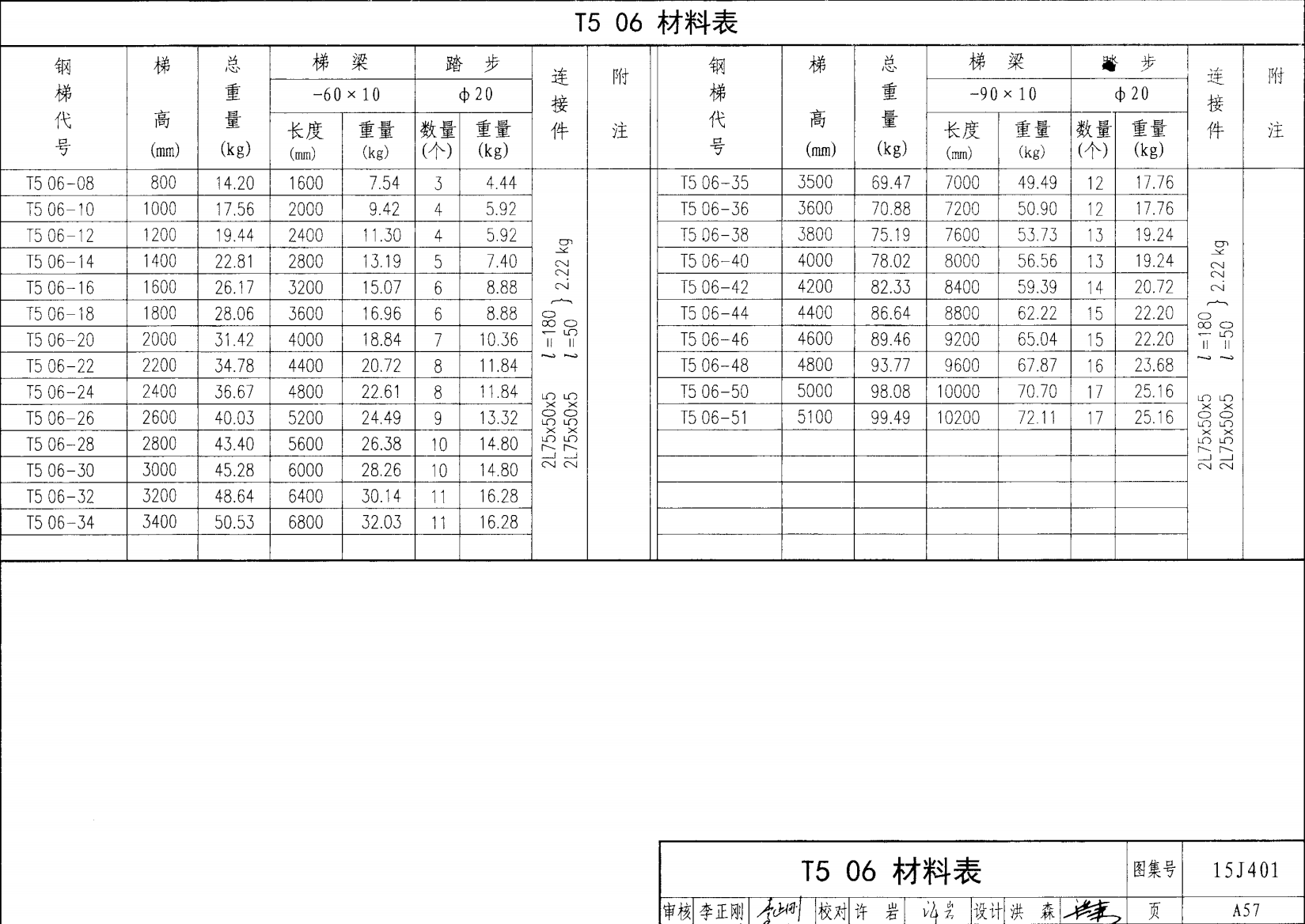

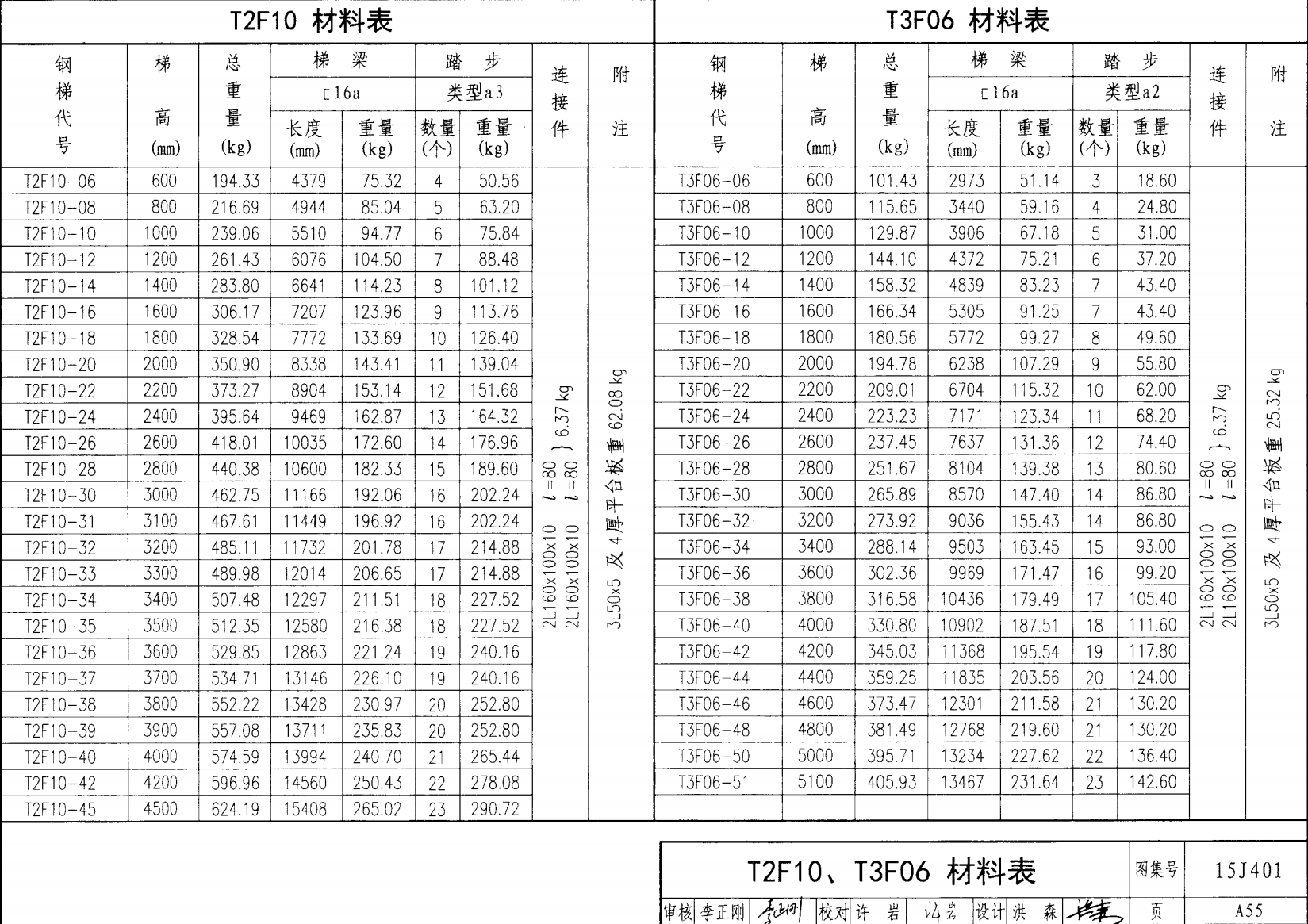

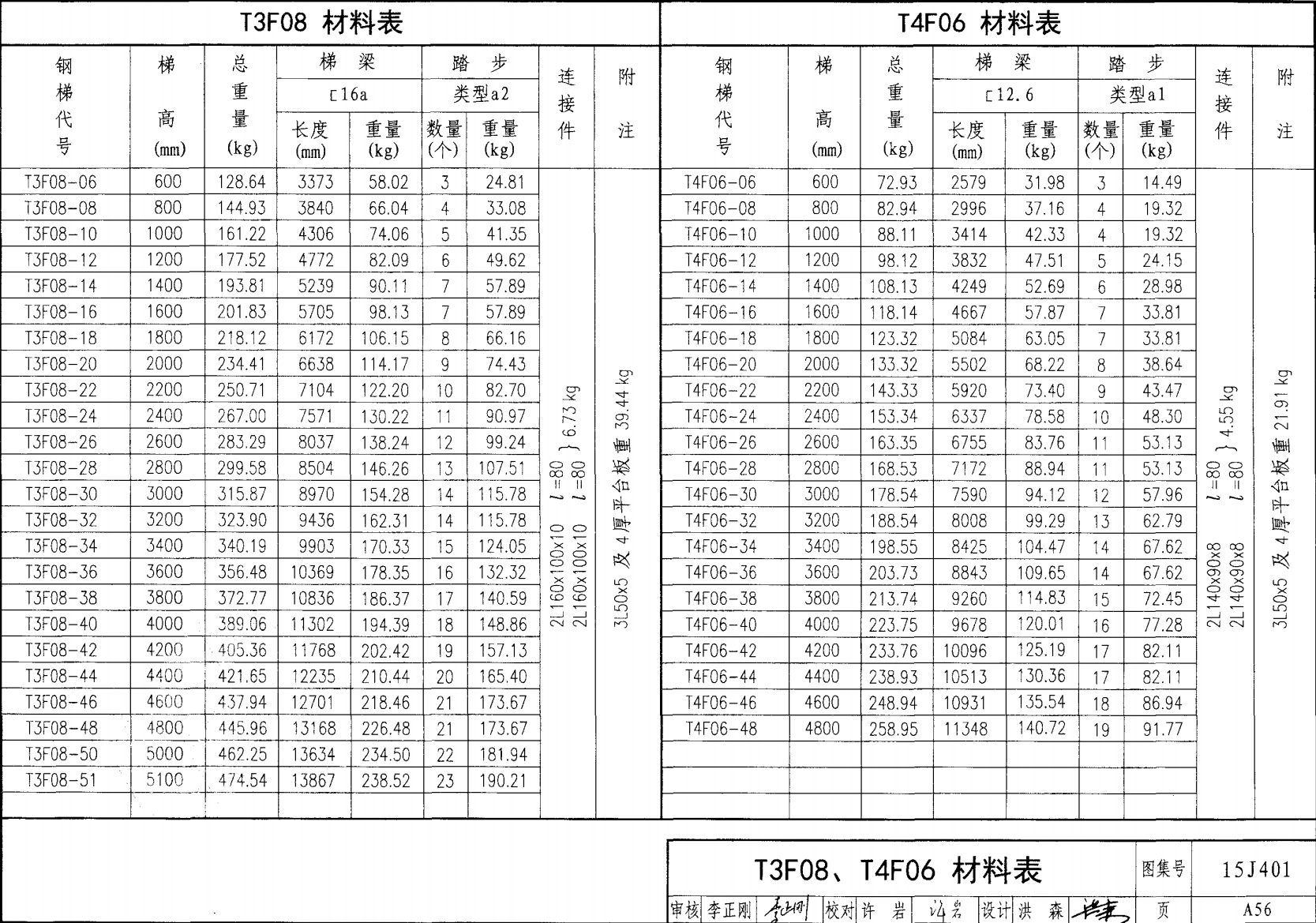

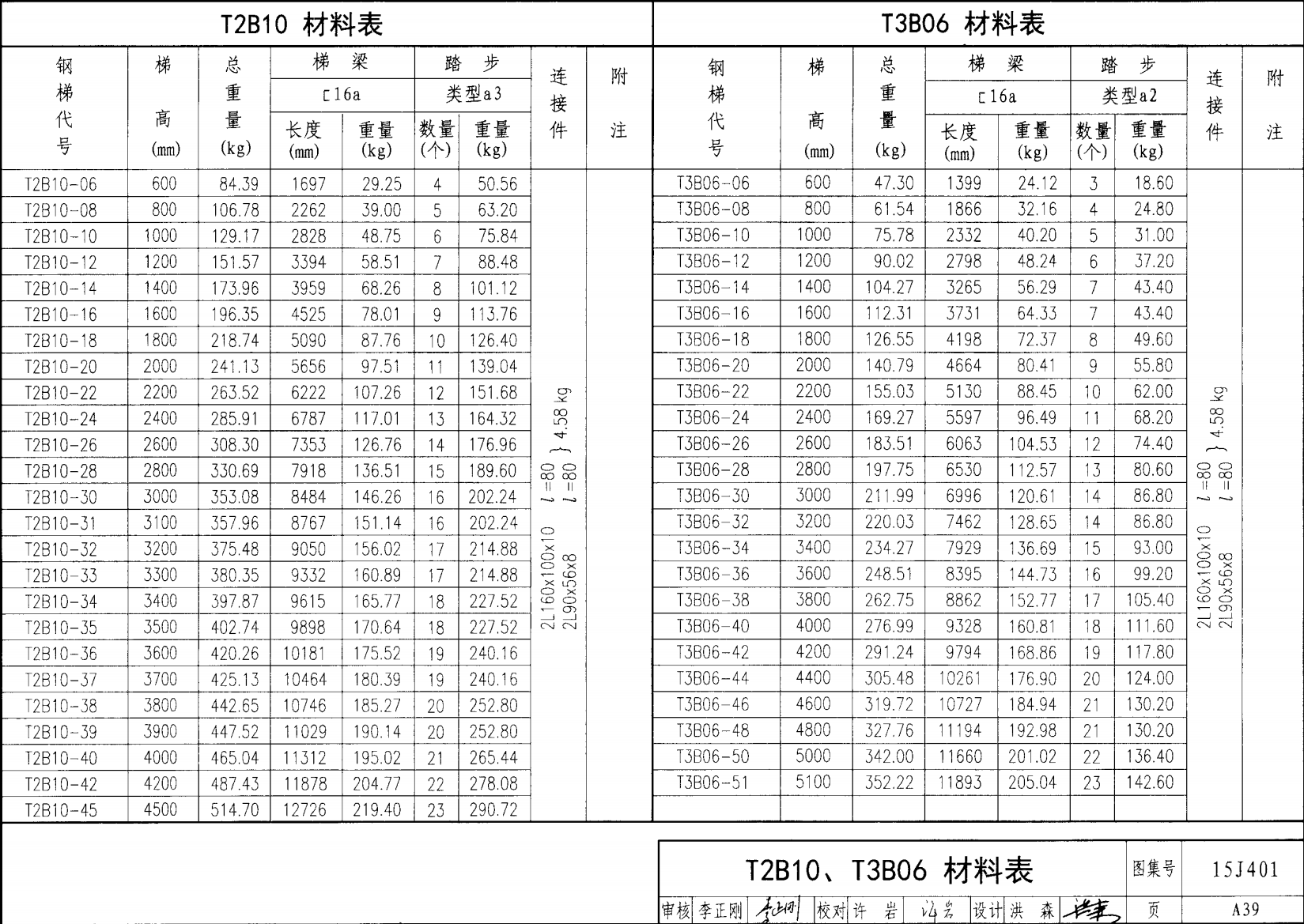

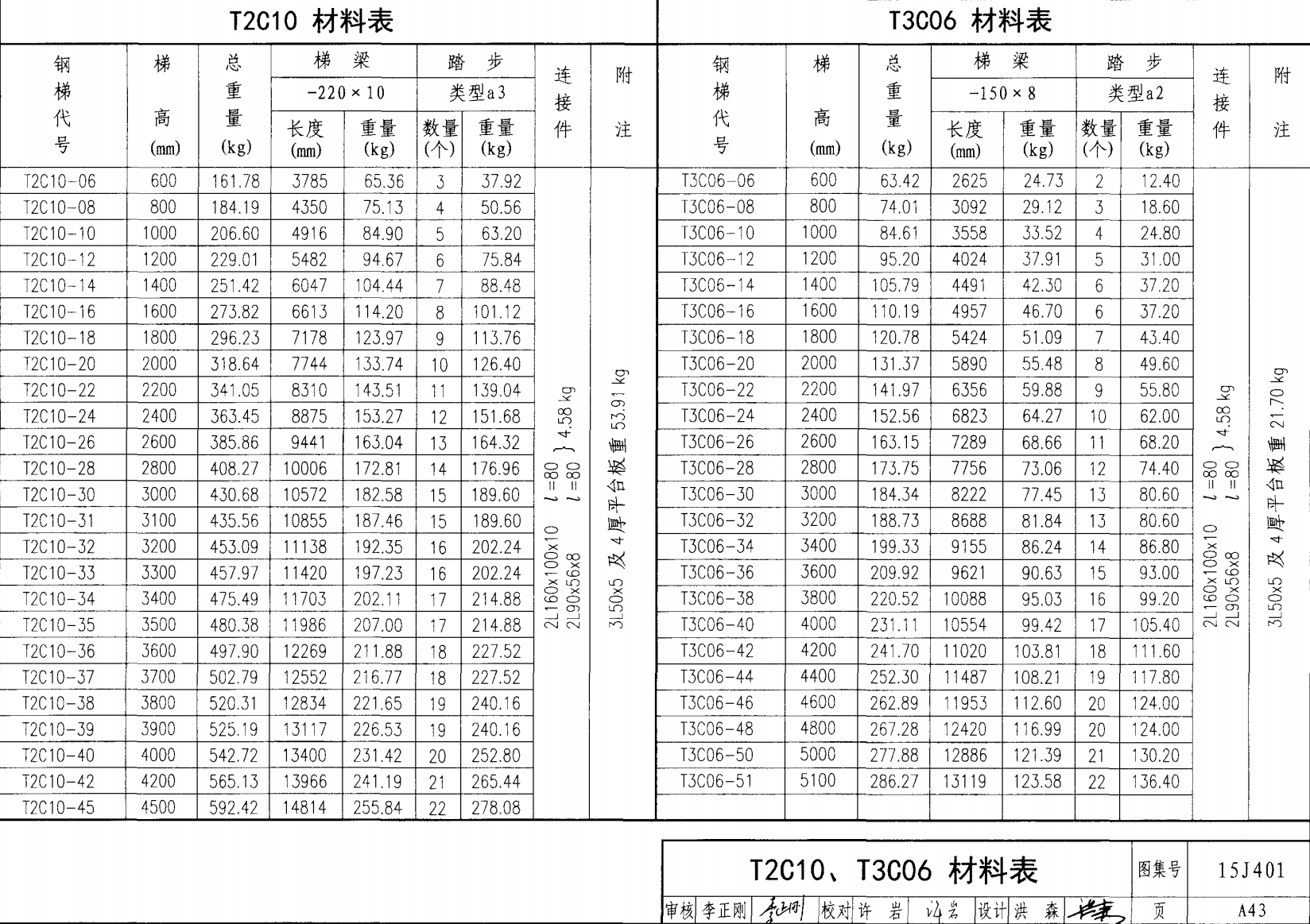

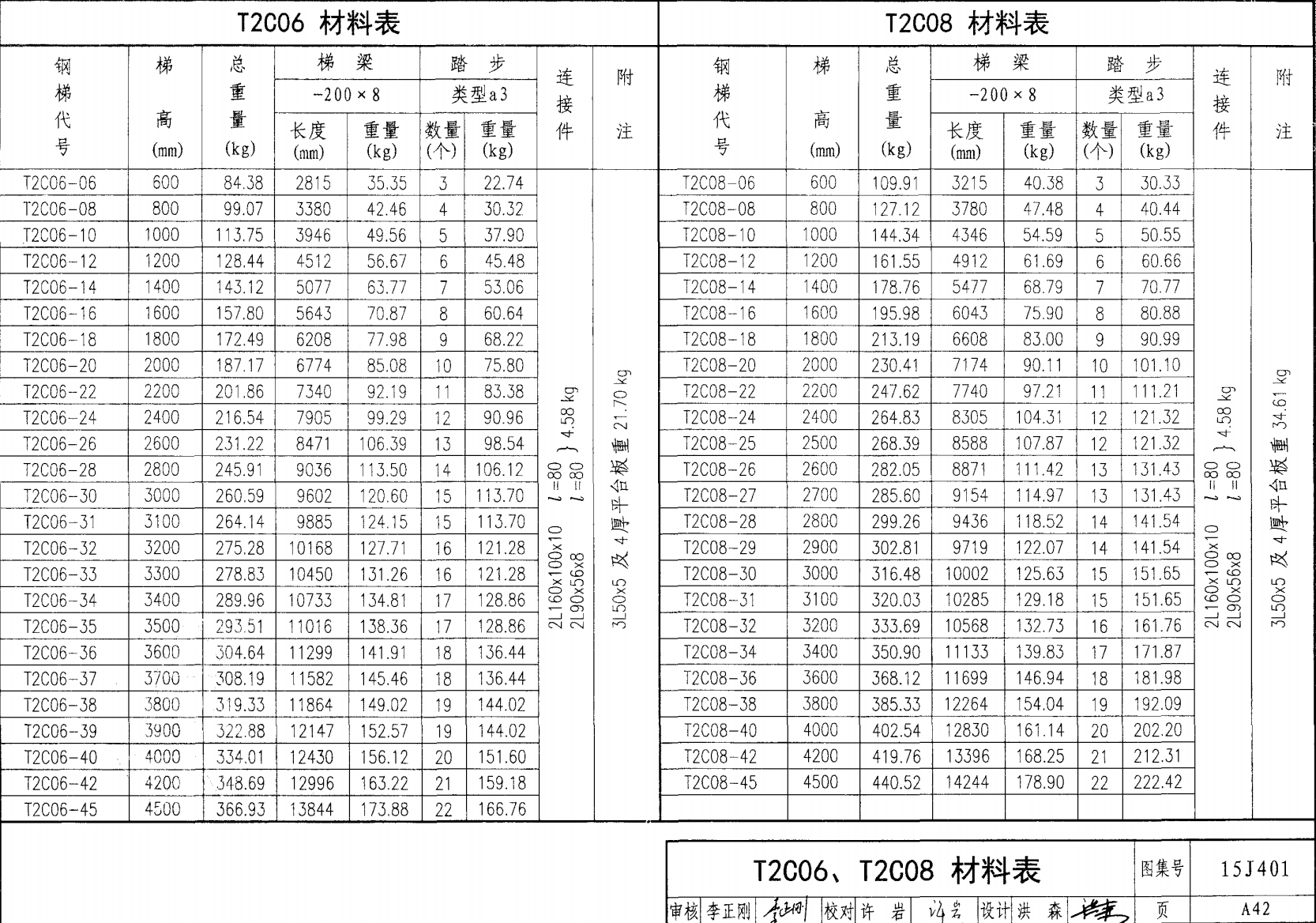

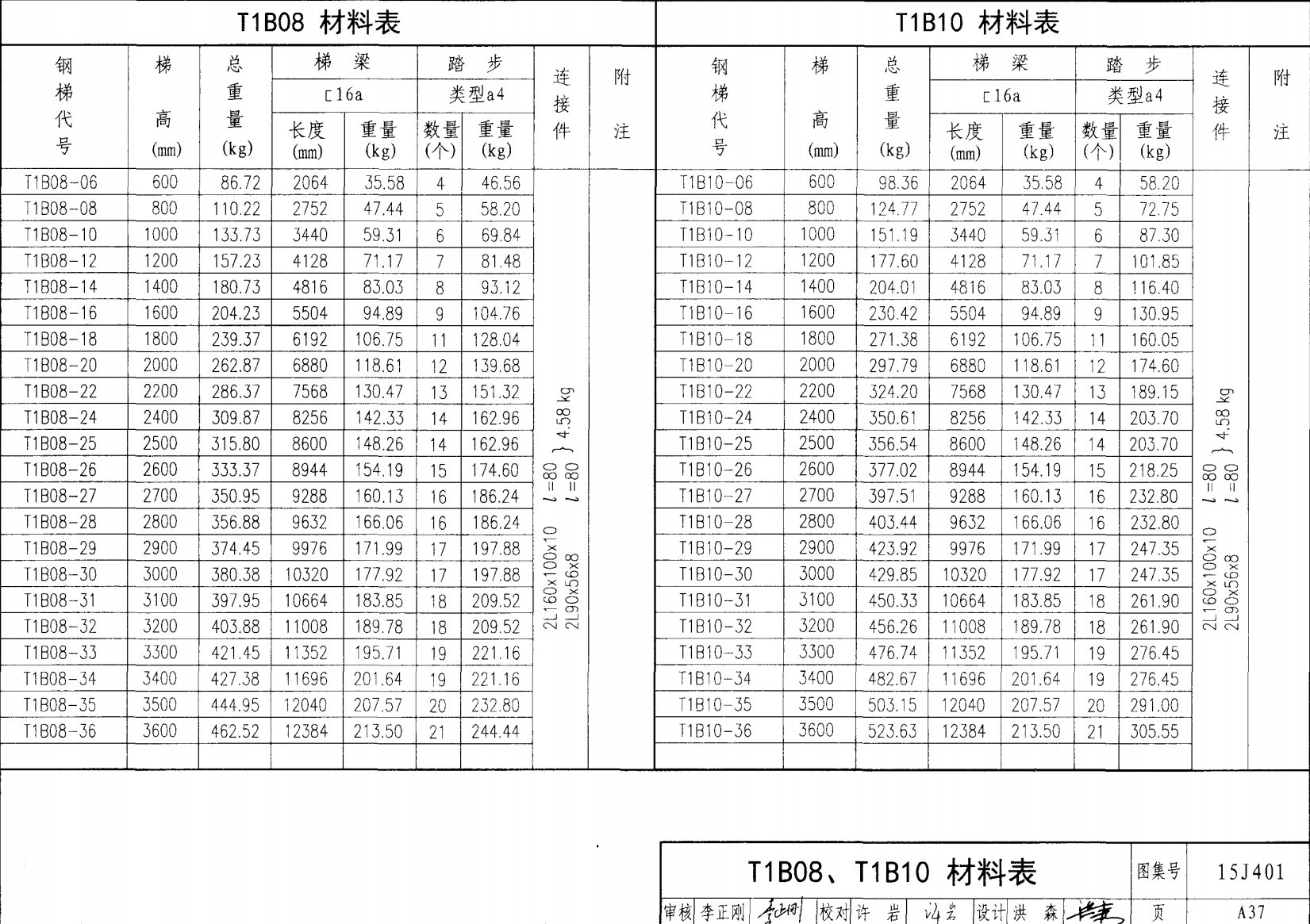

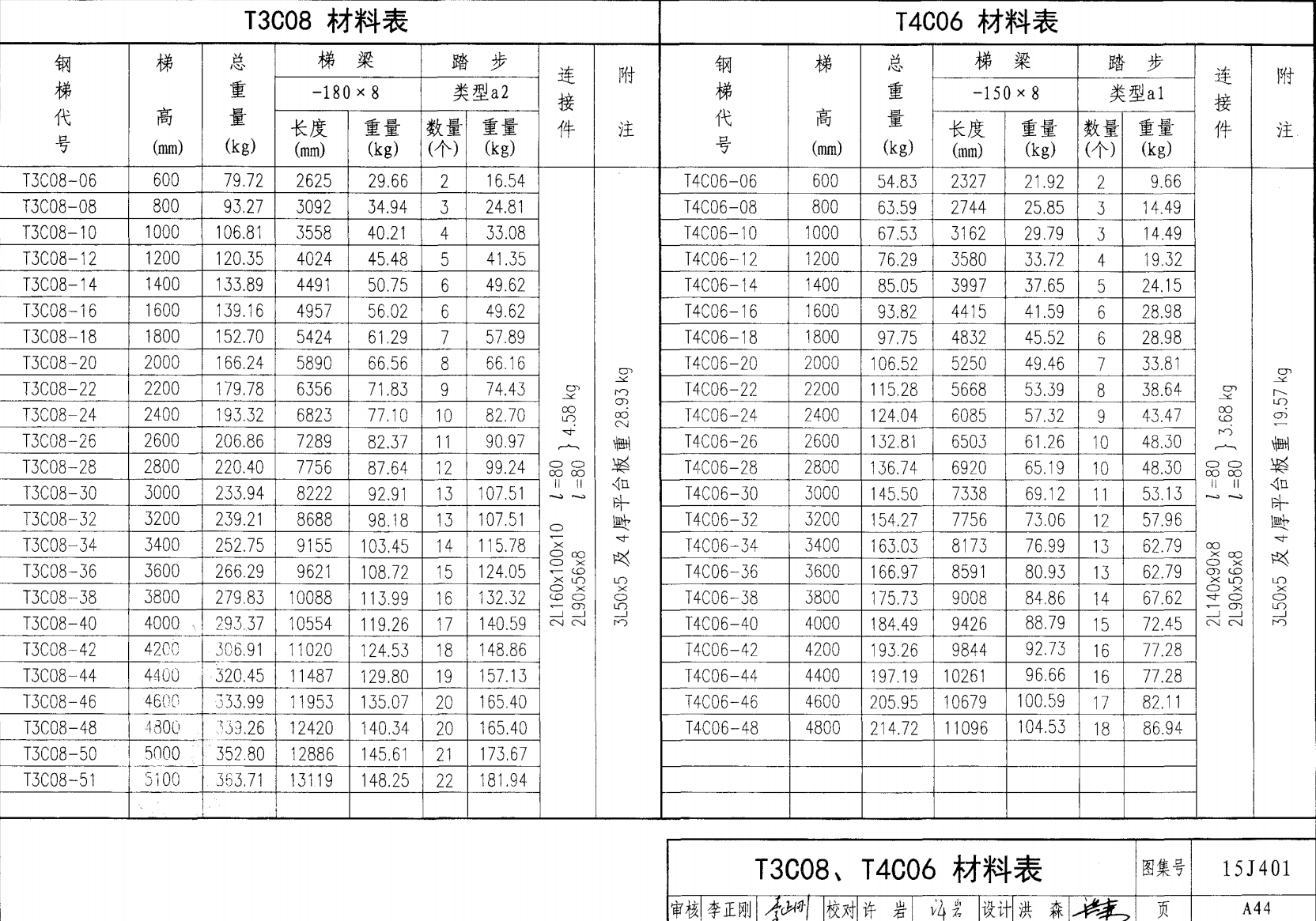

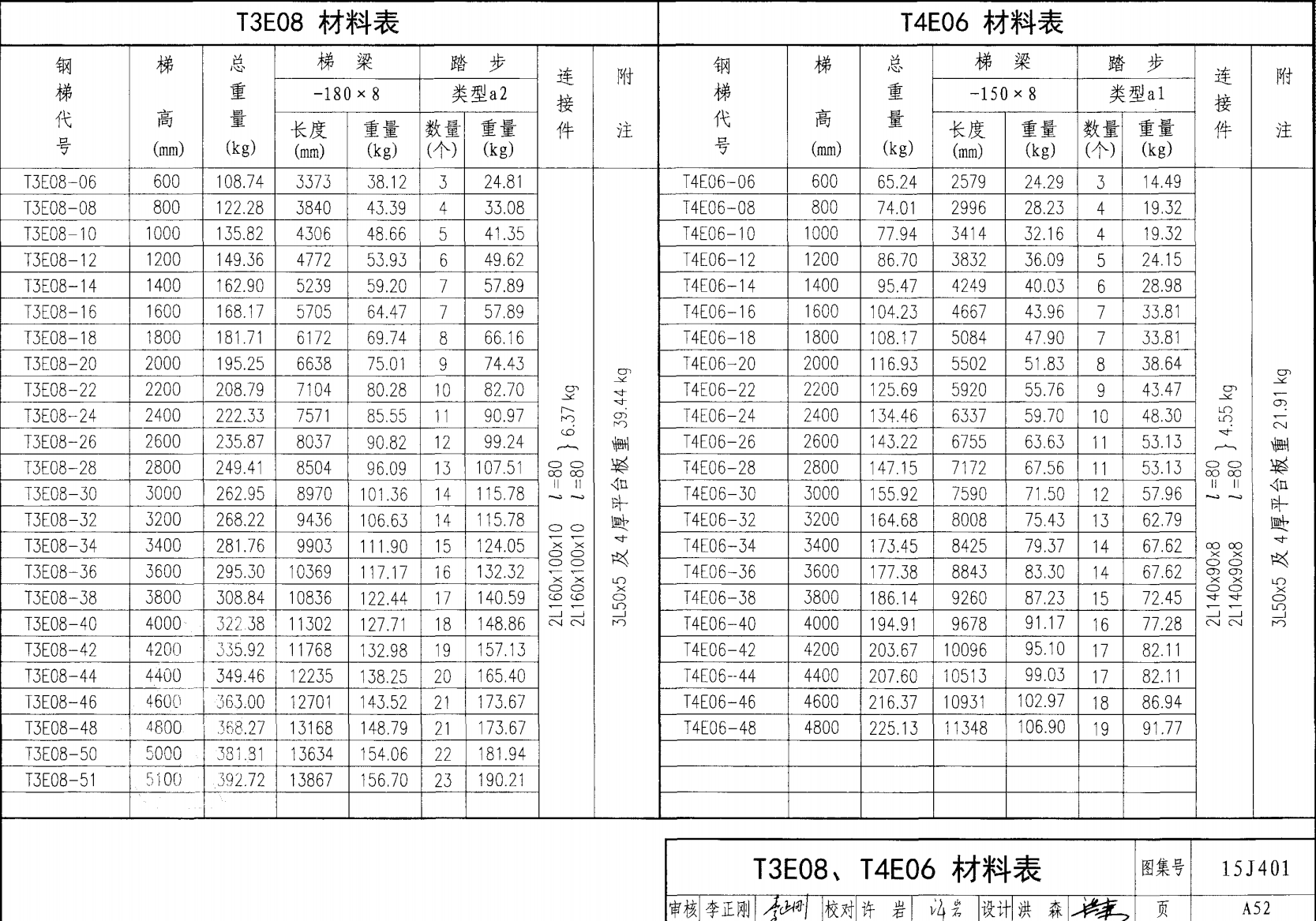

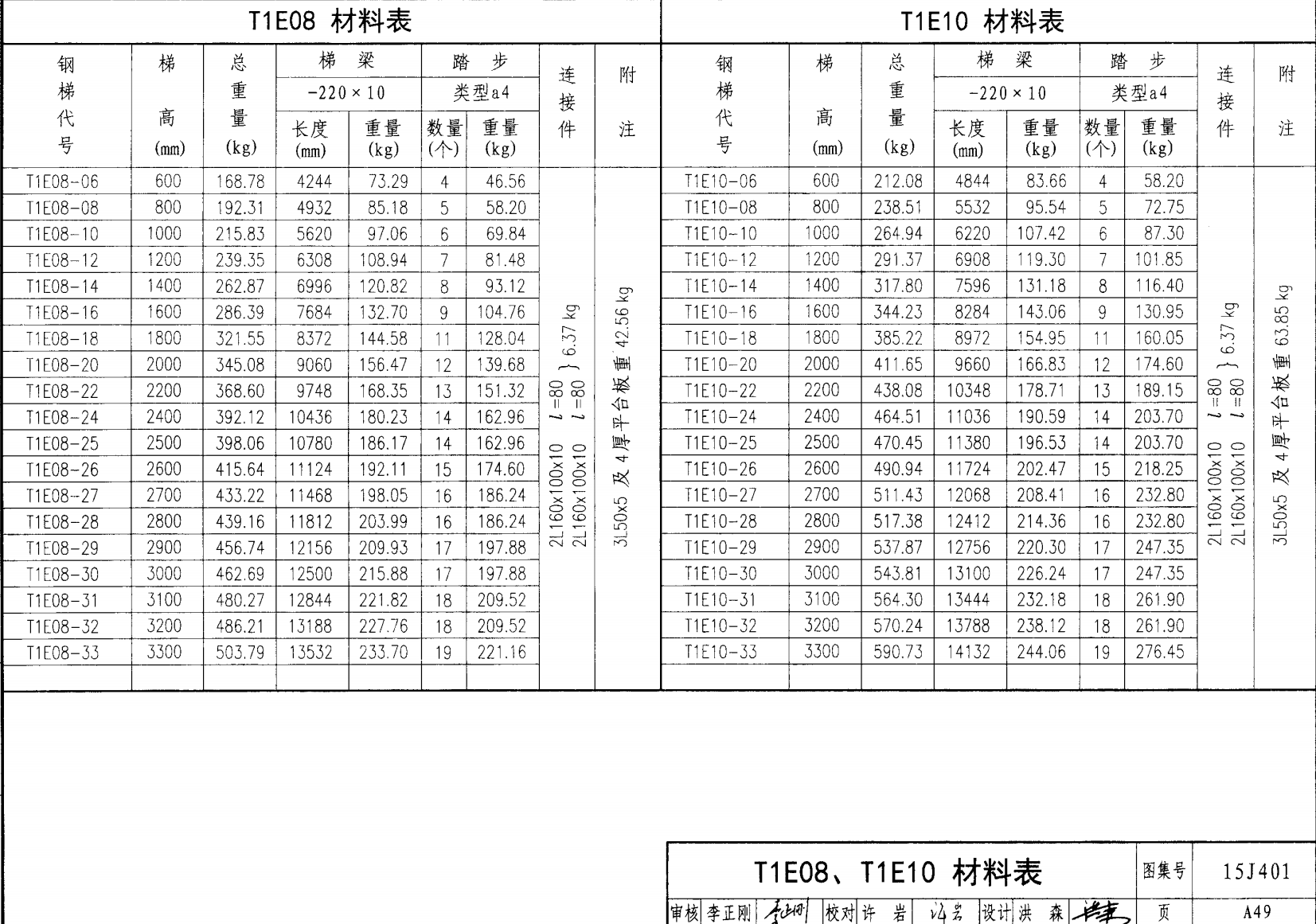

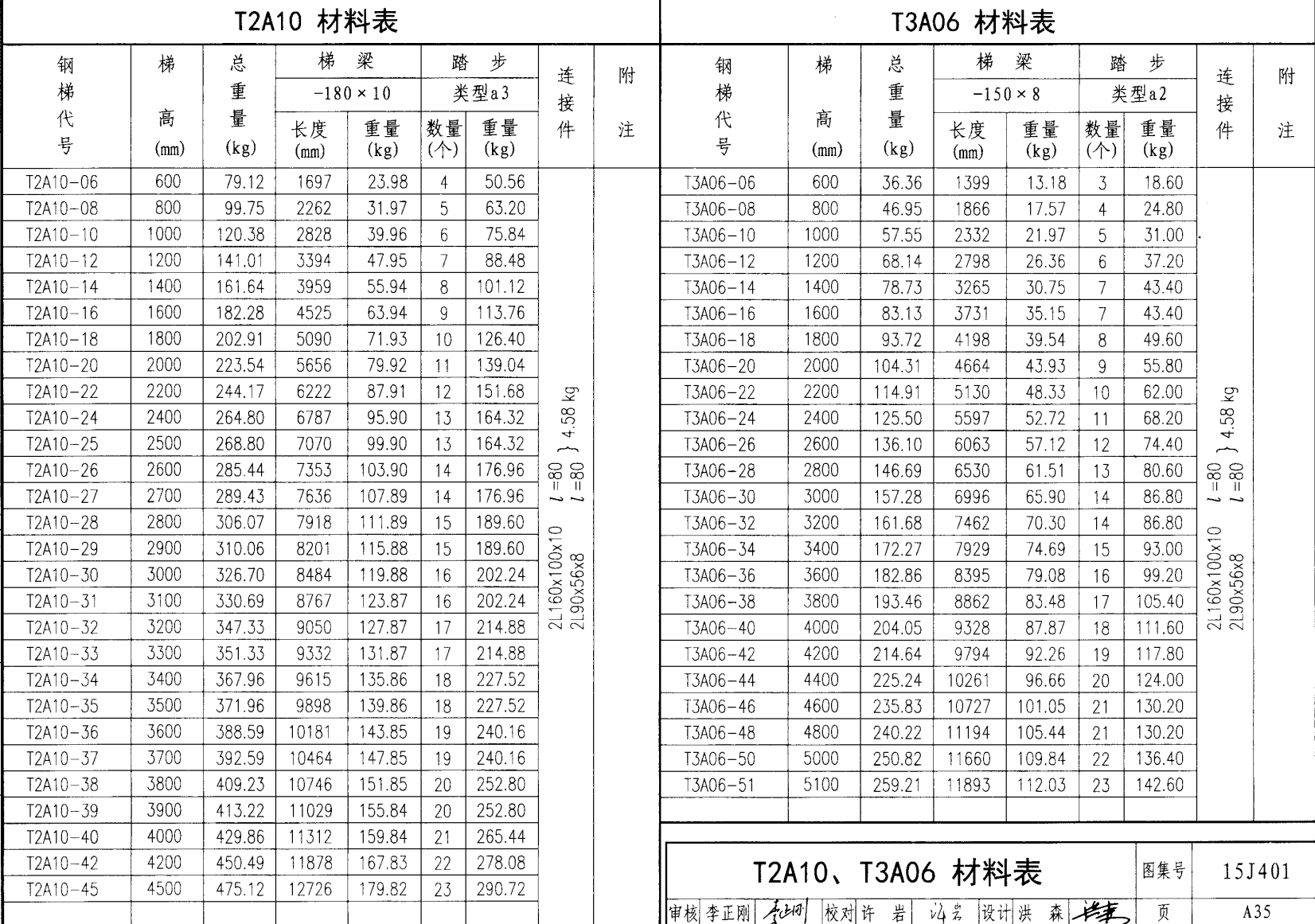

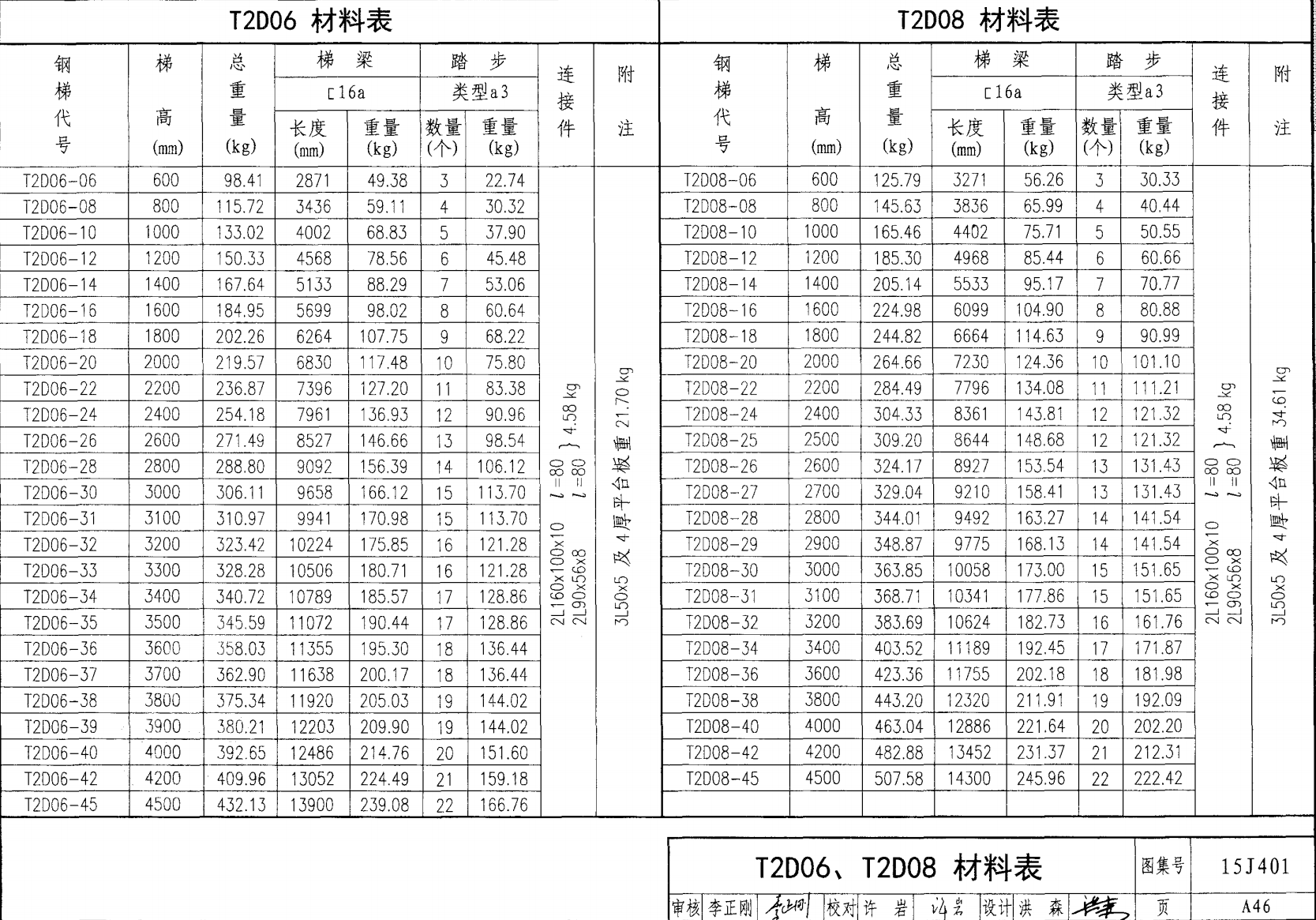

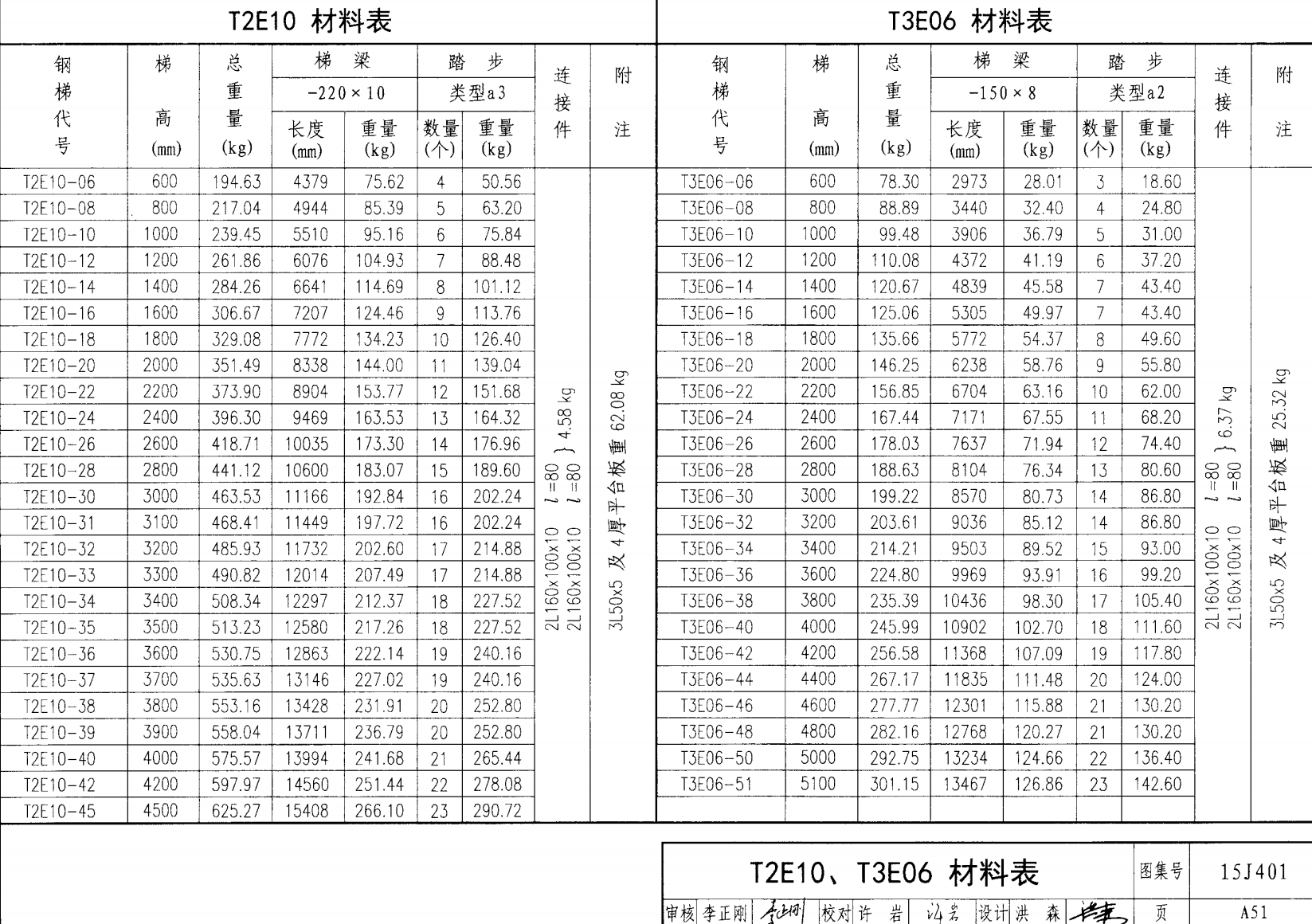

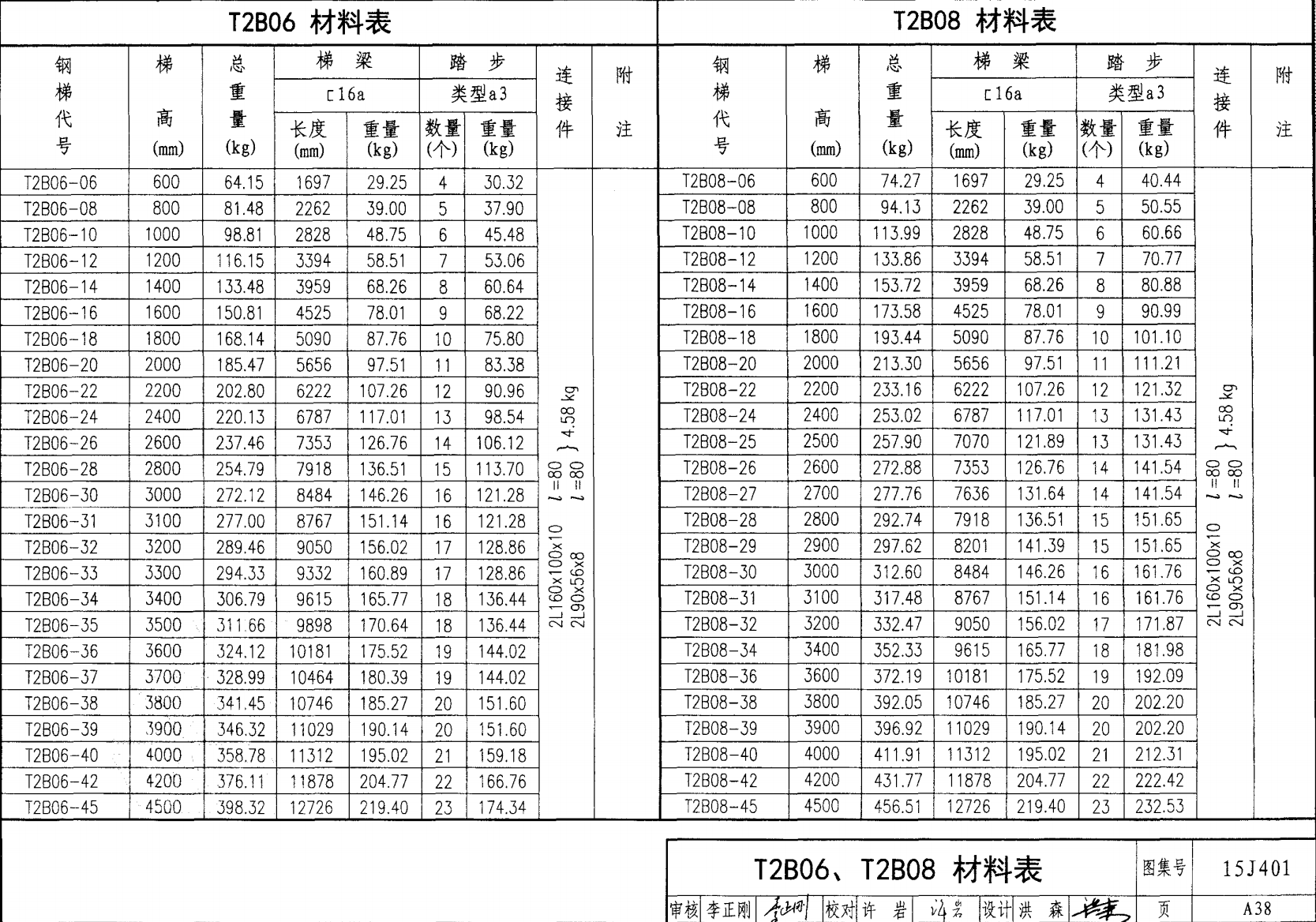

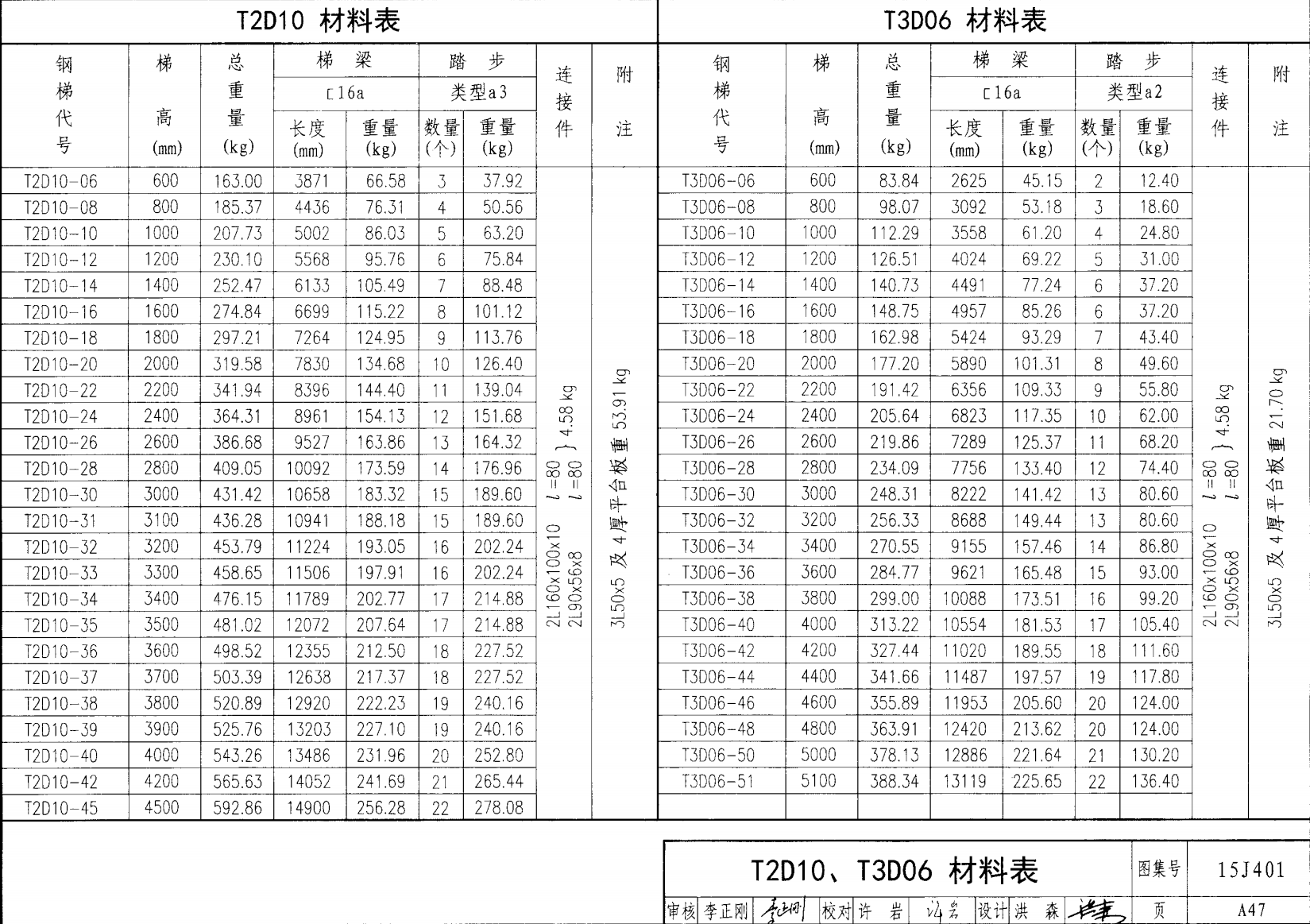

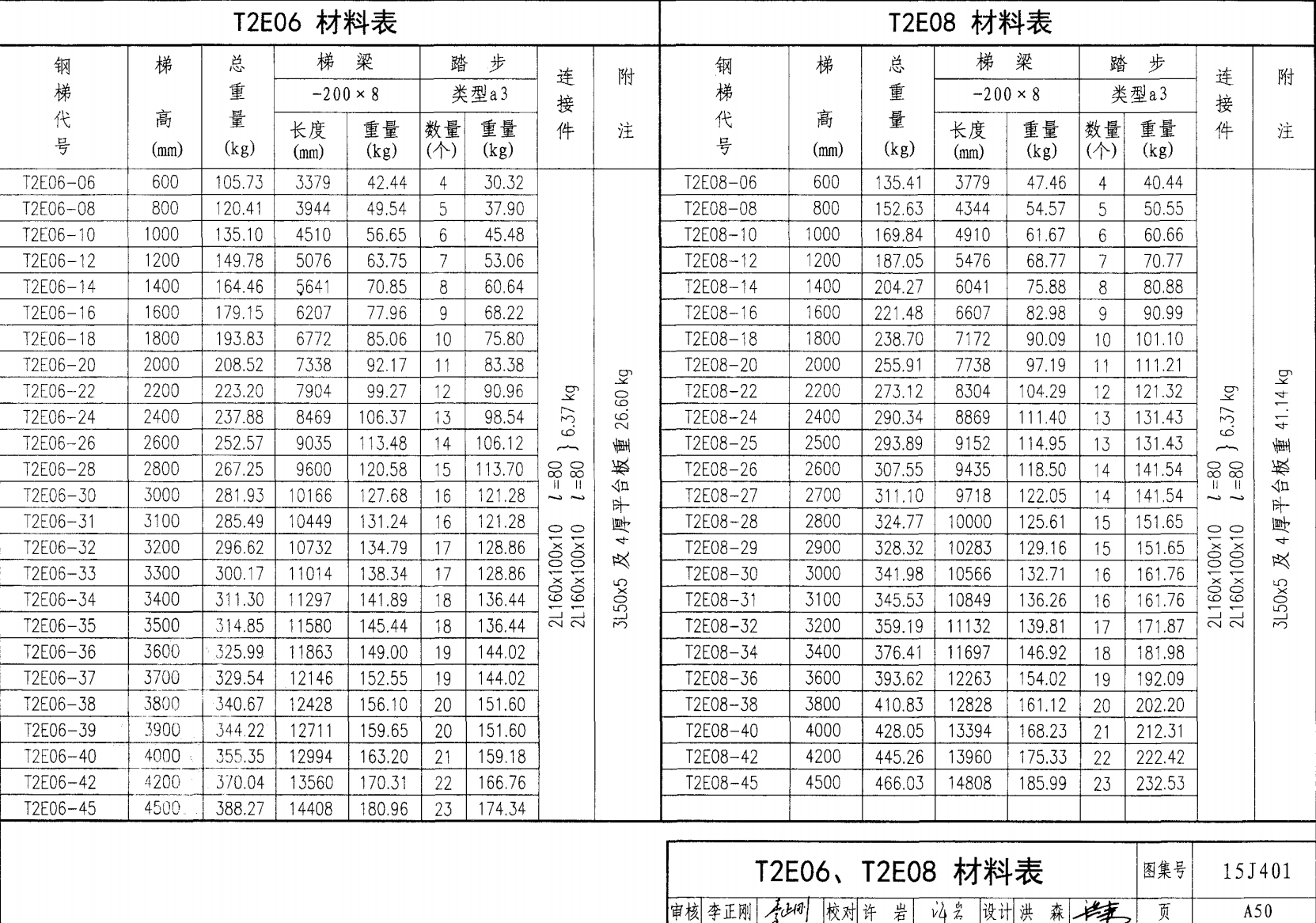

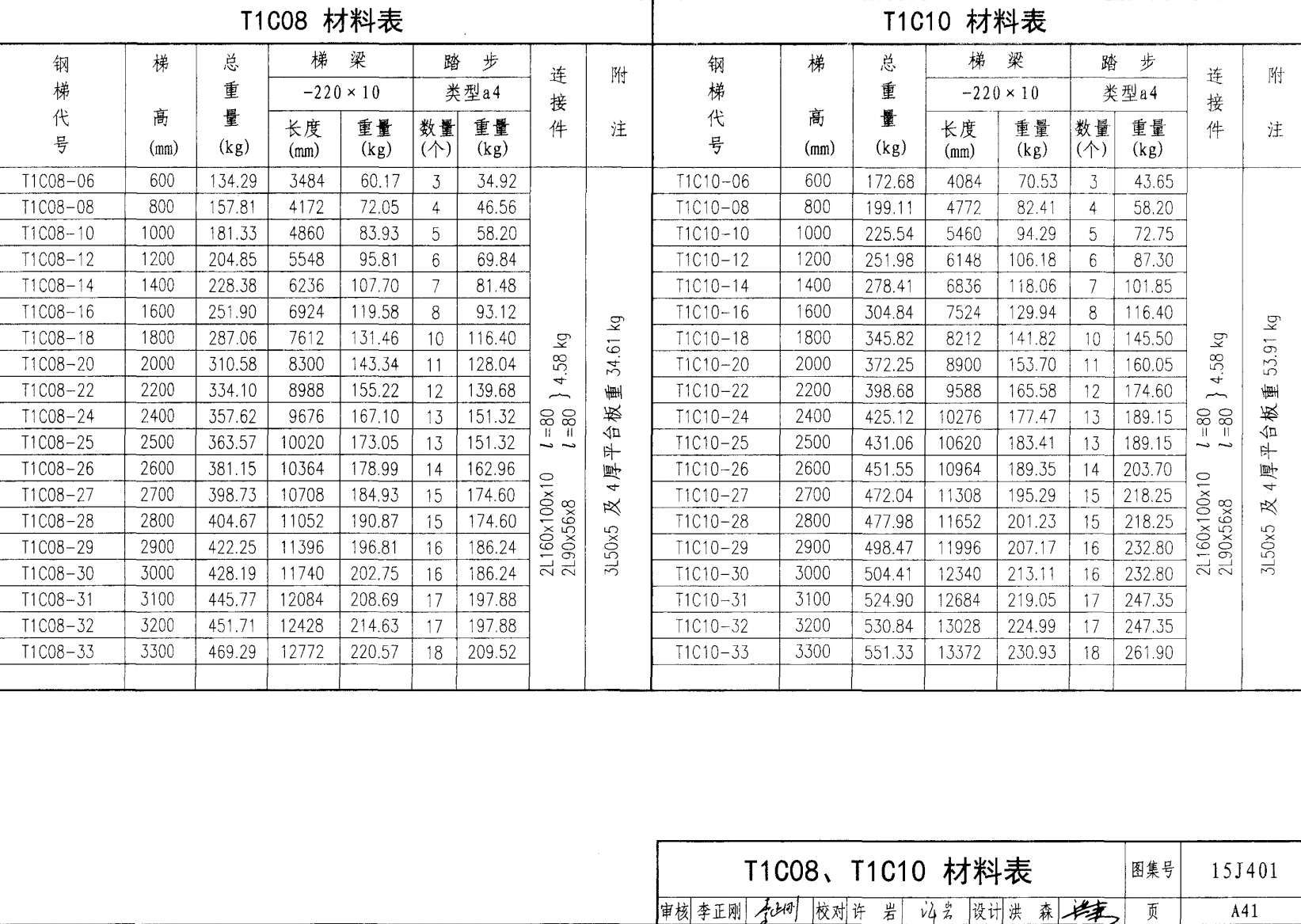

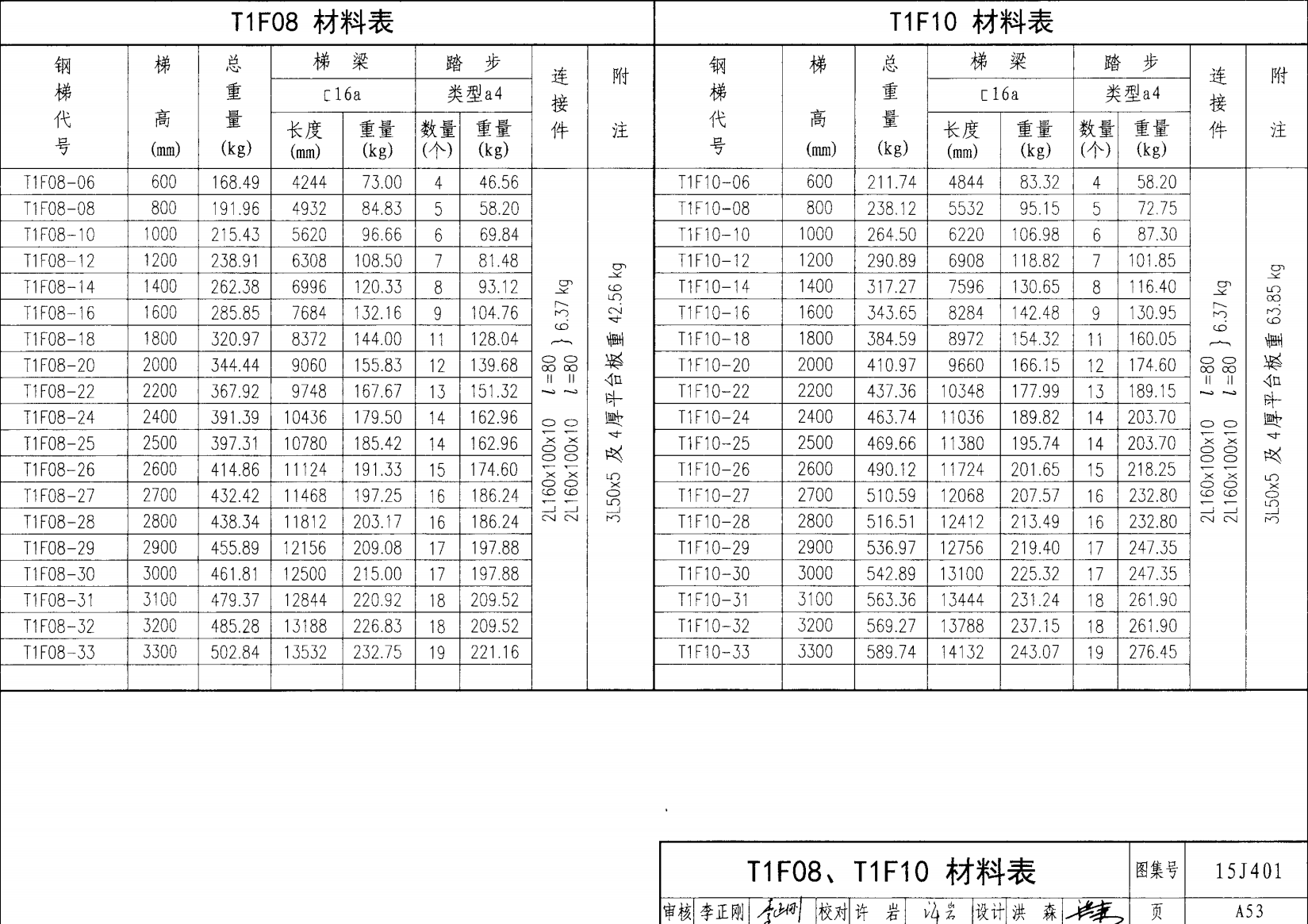

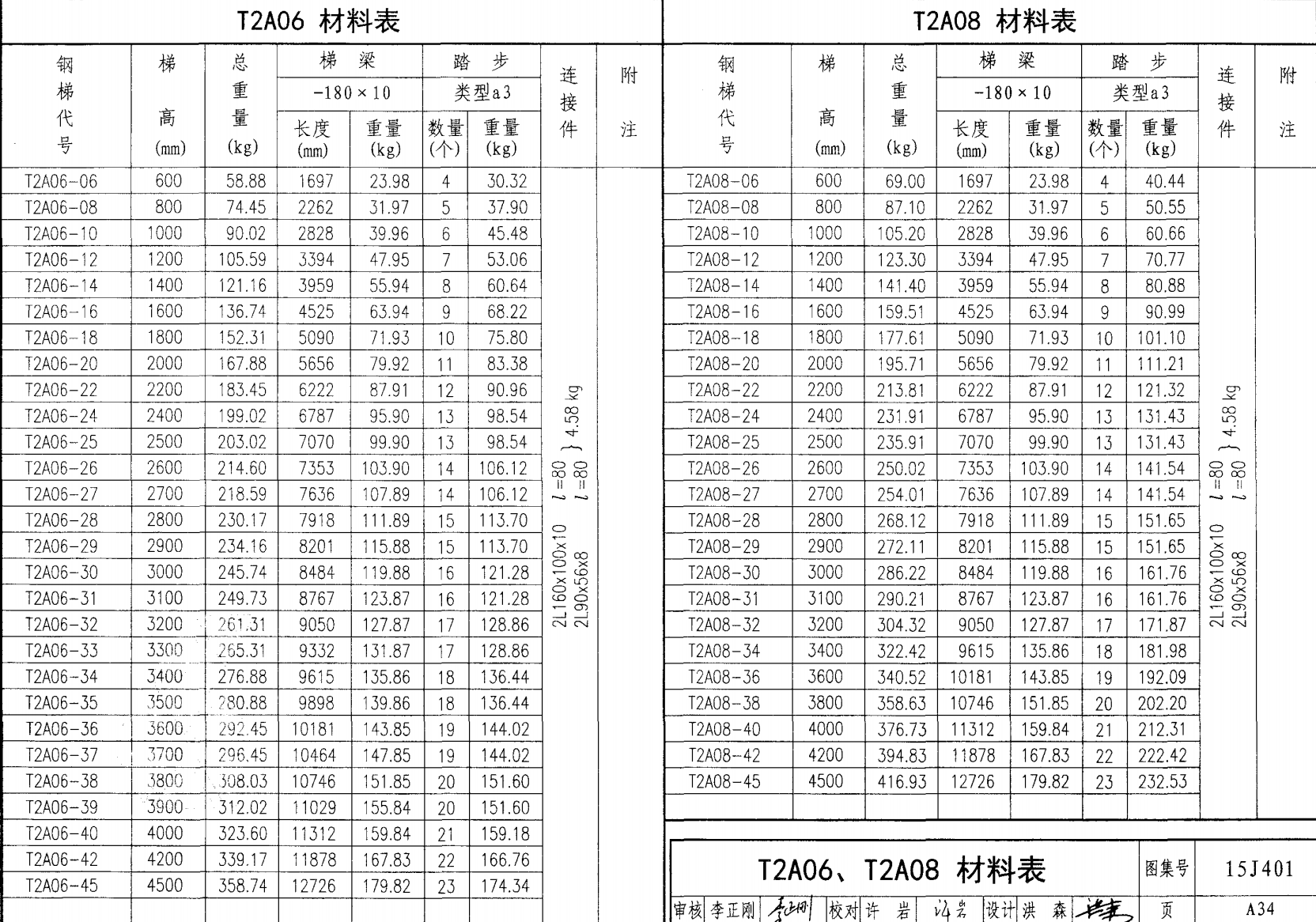

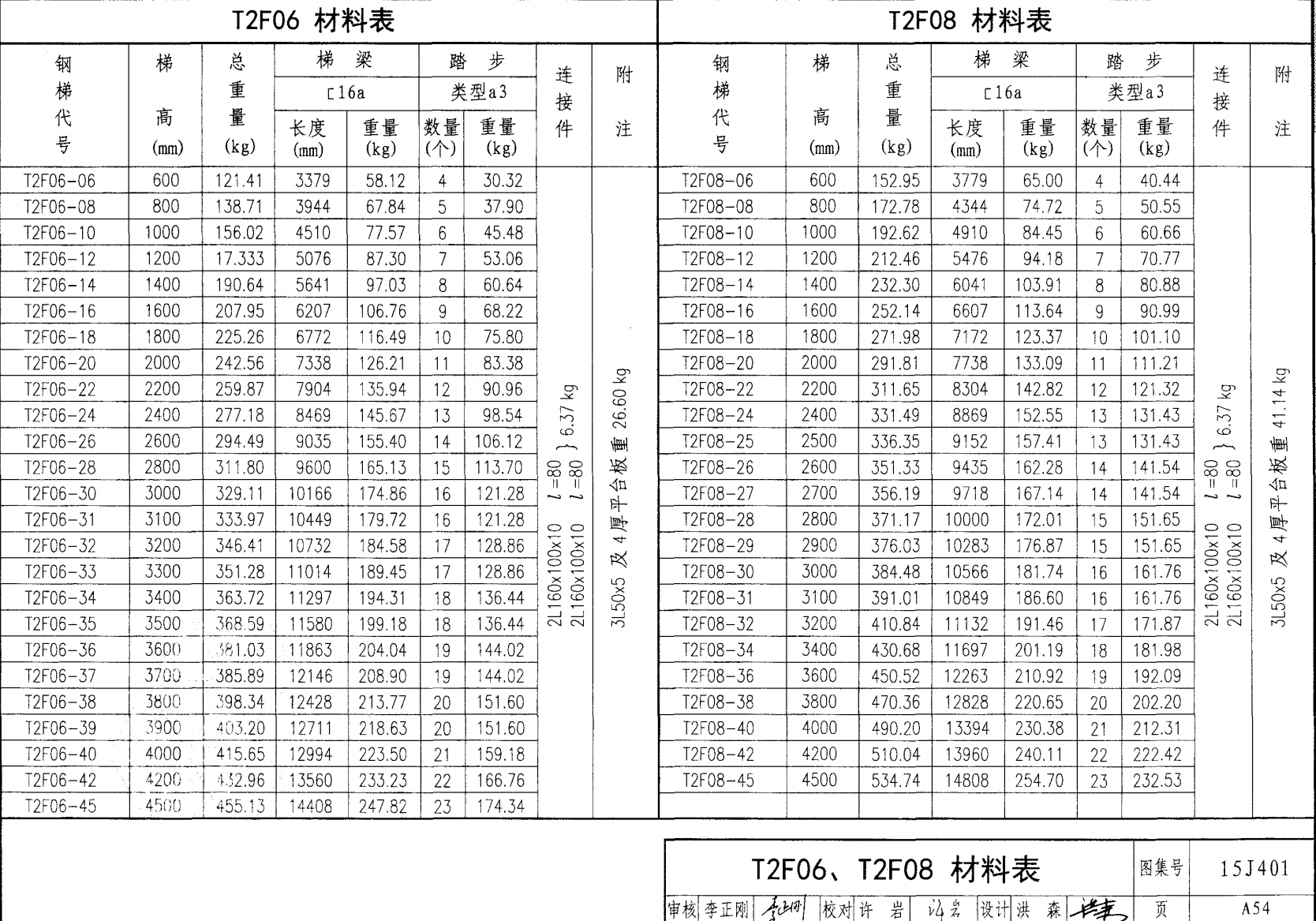

材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表
材料表

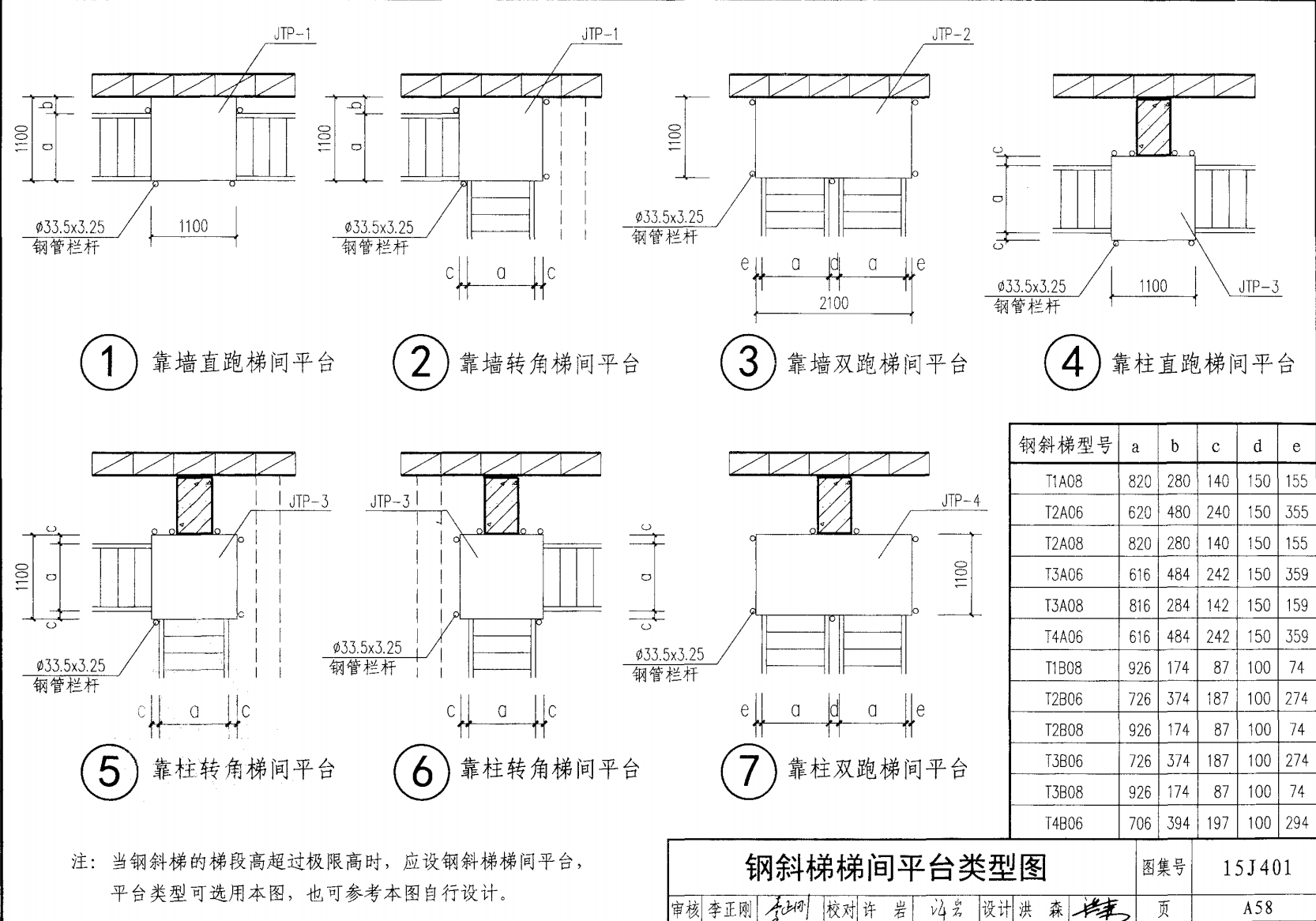

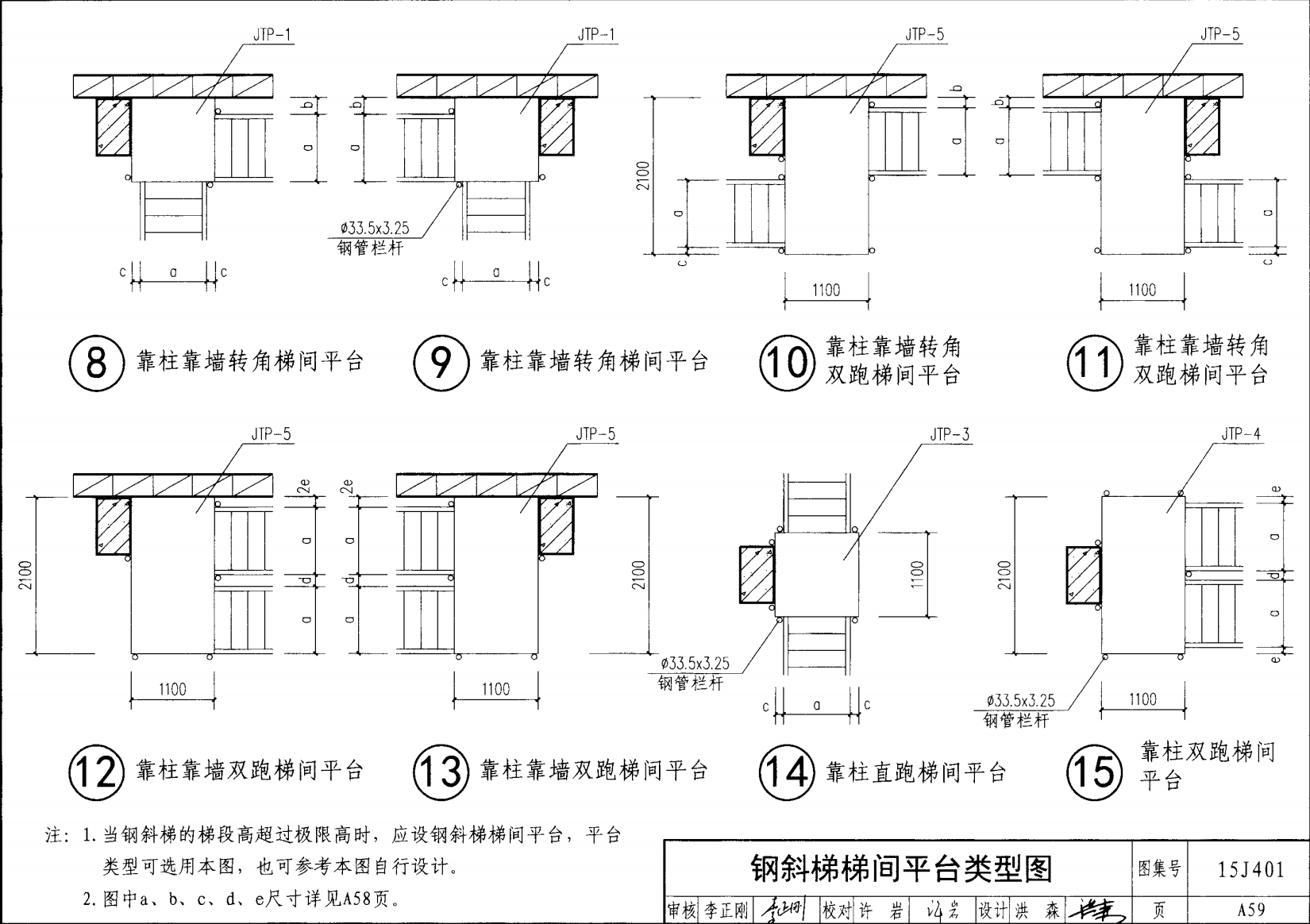

鋼斜梯梯間平臺
鋼斜梯梯間平臺

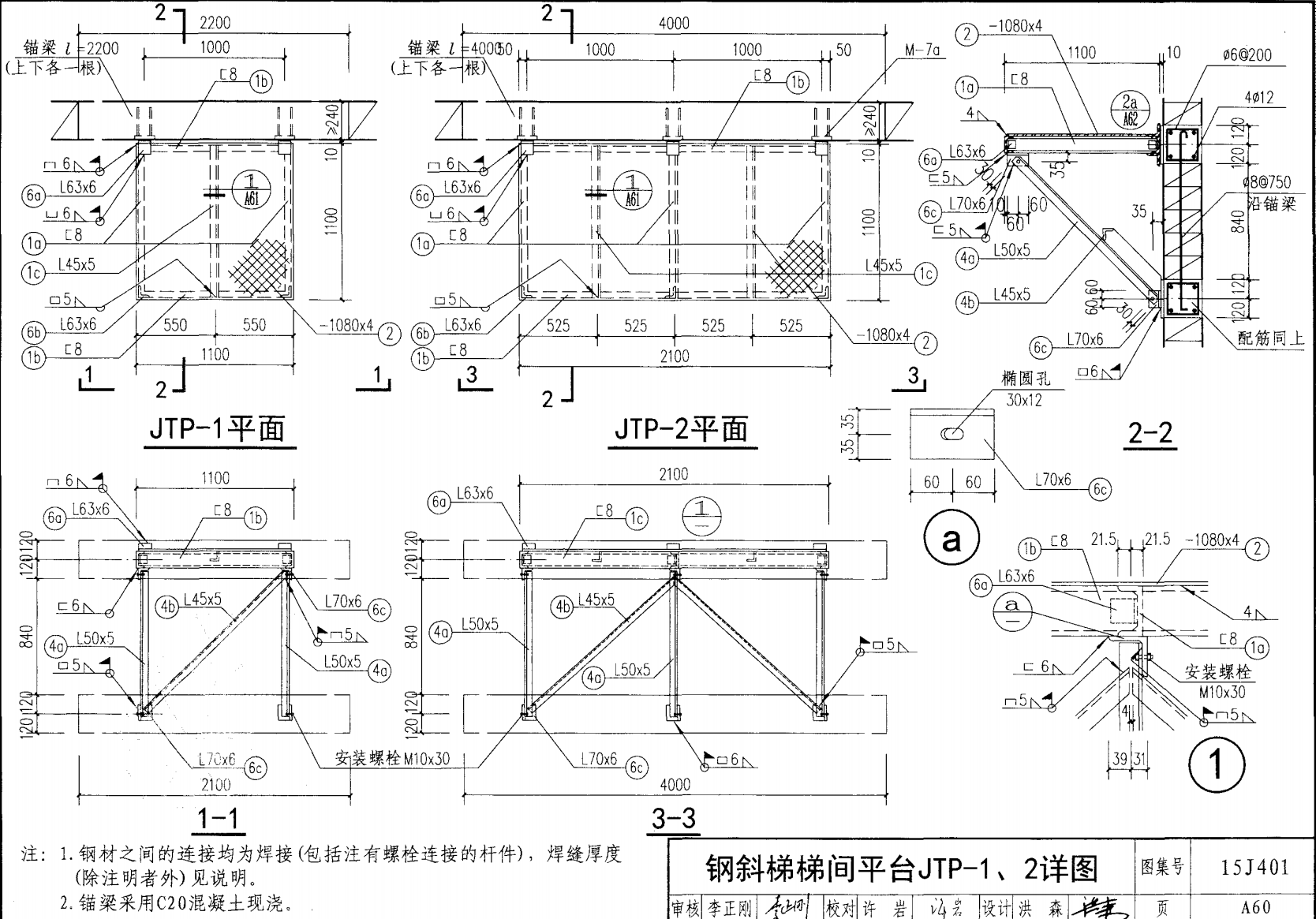

鋼斜梯梯間平臺JTP-1-2

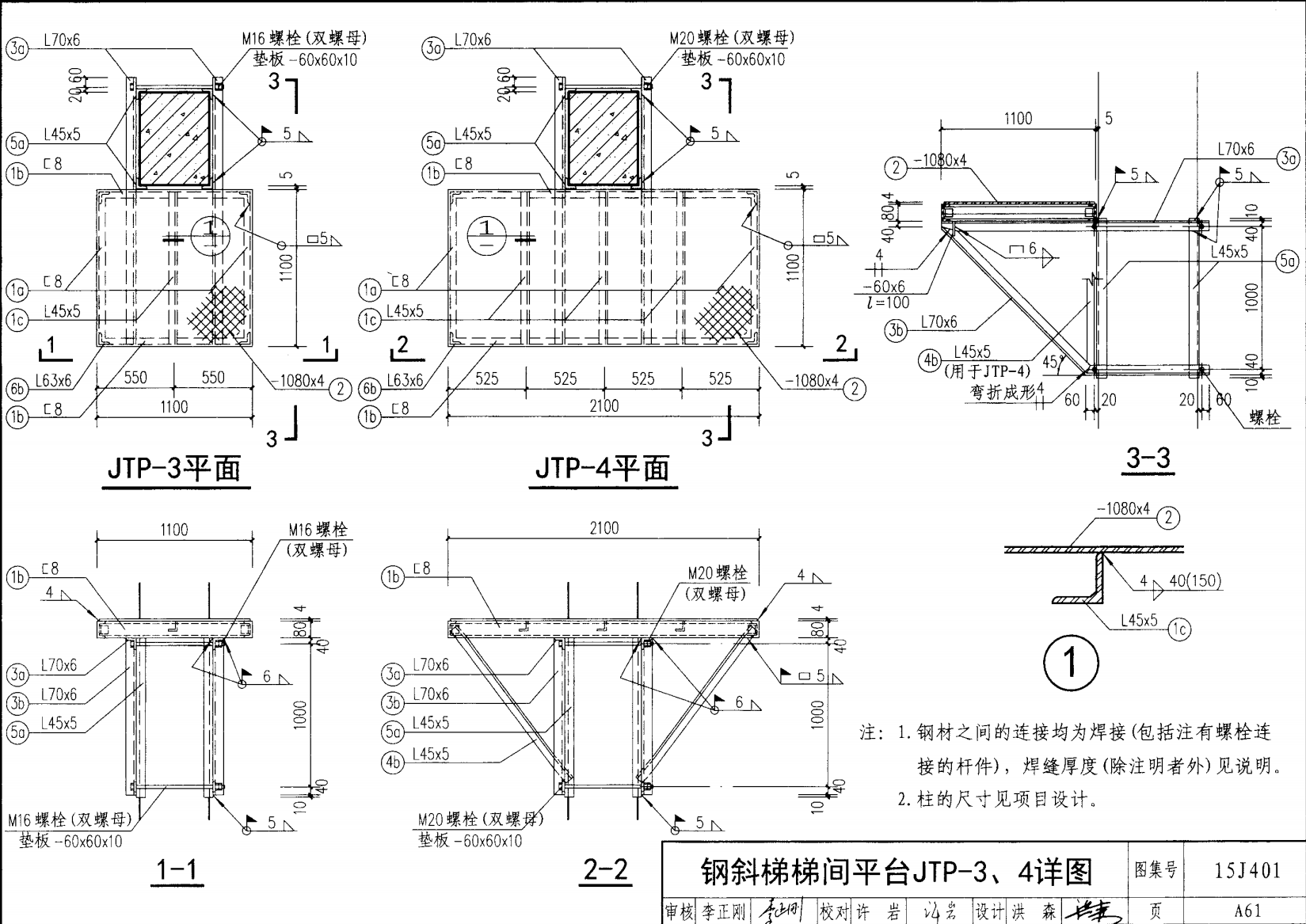

鋼斜梯梯間平臺JTP-3

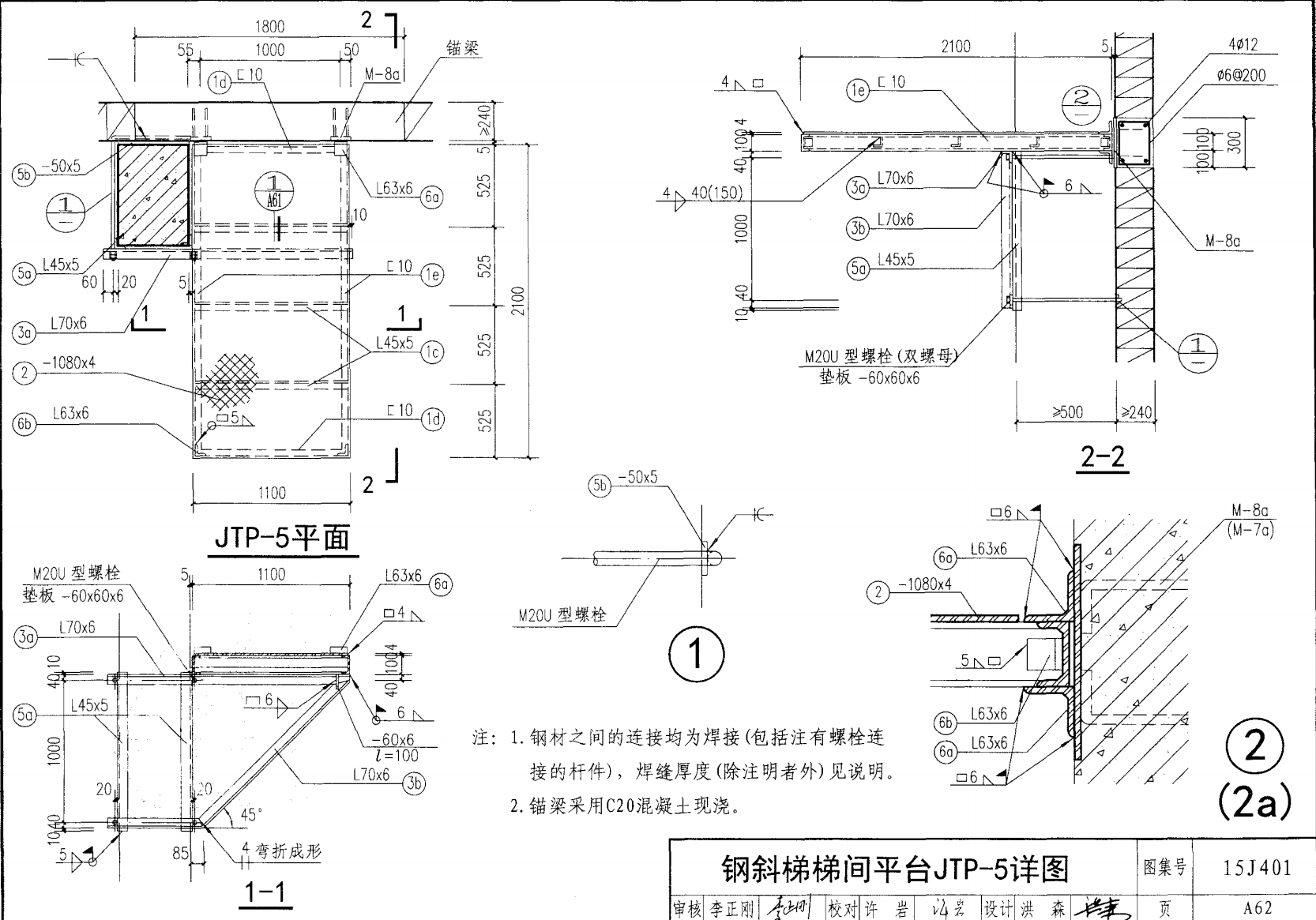

鋼斜梯梯間平臺JTP-5

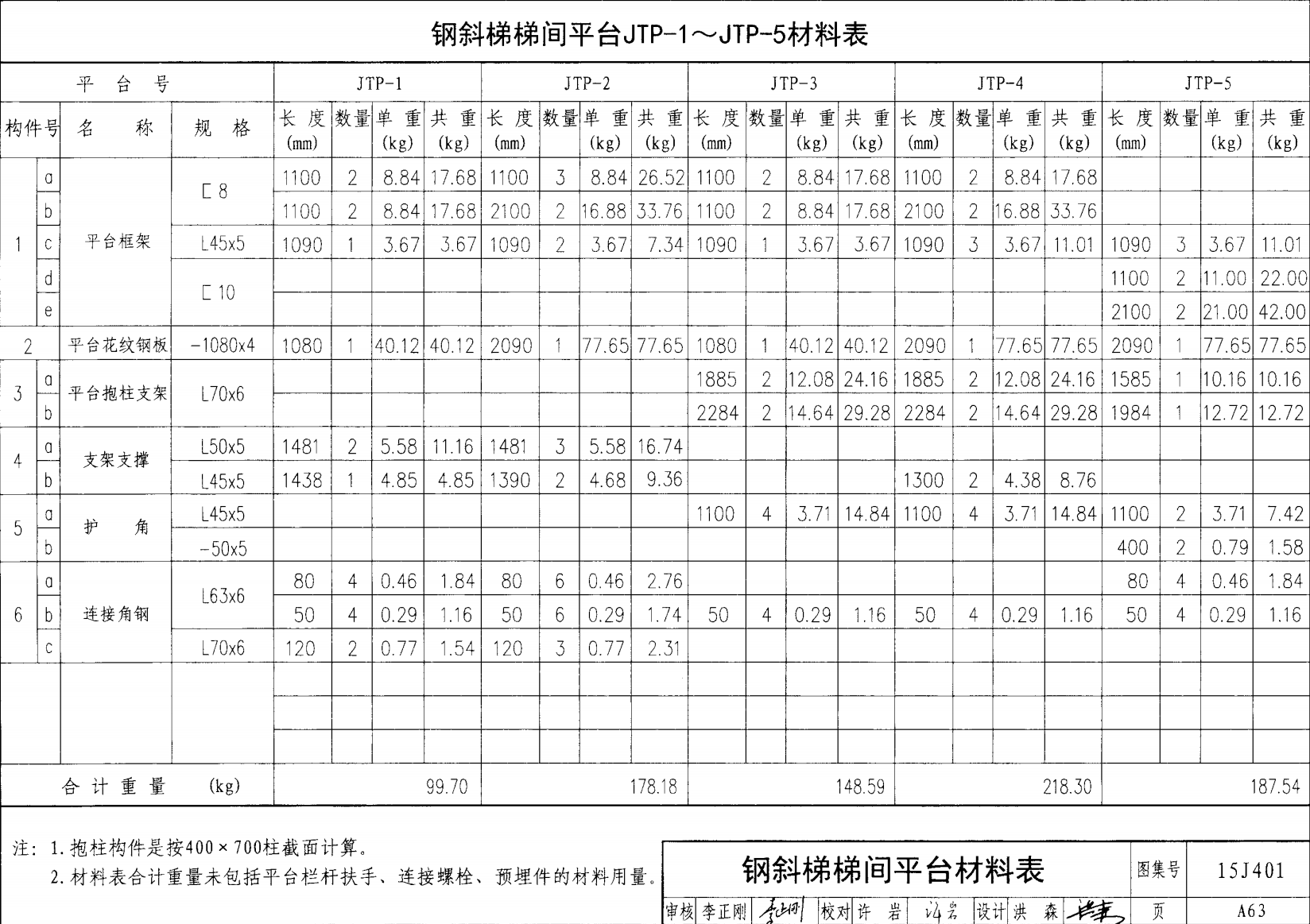

鋼斜梯梯間平臺JTP-1-JTP-5
